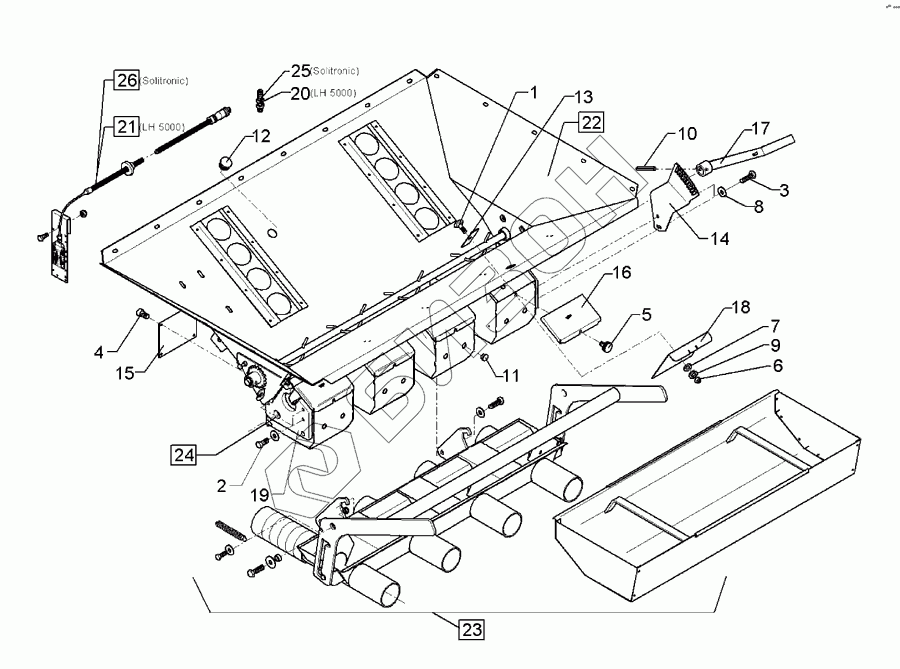

Графический каталог запасных частей к технике: Lemken Solitair 9/400. Dosage K 4xA Solitair
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1123 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3004 | Screw |
Загрузка ...
|
|
| 3 | 301 3006 | Винт |
Загрузка ...
|
|
| 4 | 301 5856 | Allen screw |
Загрузка ...
|
|
| 5 | 301 9914 | Bolt |
Загрузка ...
|
|
| 6 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 305 6124 | Шайба |
Загрузка ...
|
|
| 8 | 305 8572 | Washer |
Загрузка ...
|
|
| 9 | 305 9898 | Spring ring |
Загрузка ...
|
|
| 10 | 309 6050 | Expansion bush |
Загрузка ...
|
|
| 11 | 323 8059 | Cap |
Загрузка ...
|
|
| 12 | 373 4082 | Seal socket |
Загрузка ...
|
|
| 13 | 482 5849 | Cover plate |
Загрузка ...
|
|
| 14 | 482 5872 | Fixing device |
Загрузка ...
|
|
| 15 | 482 5874 | Perforated plate, straight |
Загрузка ...
|
|
| 16 | 482 5875 | Guard for seed housing |
Загрузка ...
|
|
| 17 | 482 5903 | Soil flap lever |
Загрузка ...
|
|
| 18 | 482 5921 | Slide |
Загрузка ...
|
|
| 19 | 482 5922 | Bearing plate |
Загрузка ...
|
|
| 20 | 573 4366 | Sensor |
Загрузка ...
|
|
| 21 | 573 8032 | Sensor - filling level |
Загрузка ...
|
|
| 22 | 582 5766 | Dosage, top part |
Загрузка ...
|
|
| 23 | 582 5768 | Dosage, lower part |
Загрузка ...
|
|
| 24 | 582 5899 | Seeding mechanism |
Загрузка ...
|
|
| 25 | 573 4375 | Proximity switch |
Загрузка ...
|
|
| 26 | 573 8033 | Sensor - filling level |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
