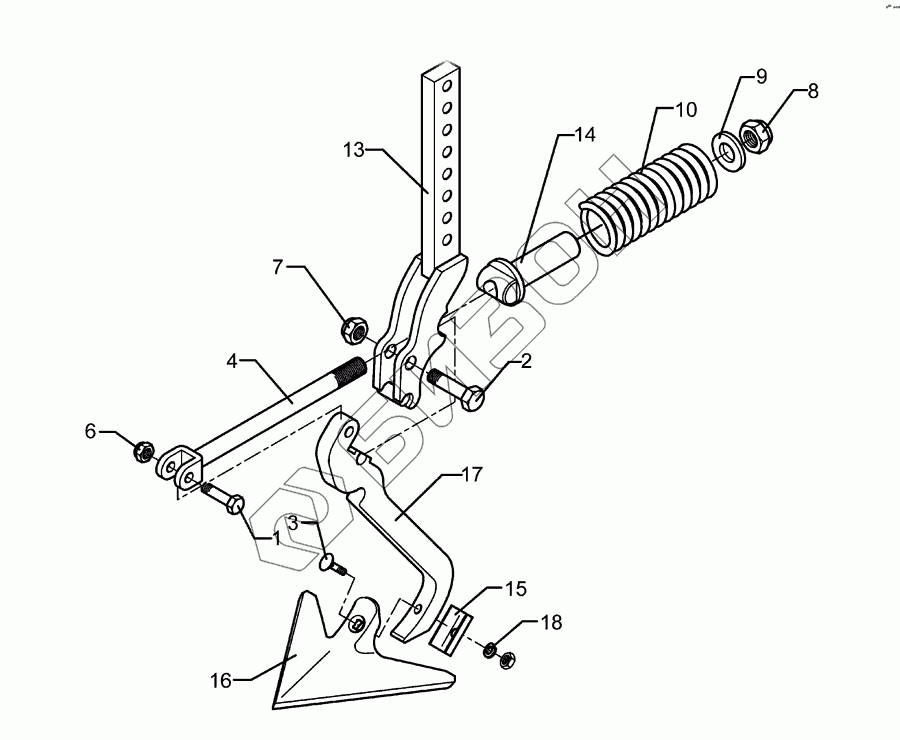

Графический каталог запасных частей к технике: Lemken Solitair 9/400. Track scraper FSU+G25 40x20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
6
7
8
9
10
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3384 Bolt
Загрузка ...
2 301 3779 Шуруп M16x60ls35xb20-10.9Zn
Загрузка ...
3 301 5769 Болт с потайной головкой M10x45-12.9-MU-10 Zn
Загрузка ...
4 302 8159 Screw
Загрузка ...
6 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
7 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
8 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
9 305 6268 Шайба
Загрузка ...
10 329 8409 Spring
Загрузка ...
13 427 0858 Holder
Загрузка ...
14 427 8940 Bearing
Загрузка ...
15 305 1309 Locking plate
Загрузка ...
16 337 4356 Duckfoot-share
Загрузка ...
17 427 0084 Tine
Загрузка ...
18 305 9884 Spring ring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
