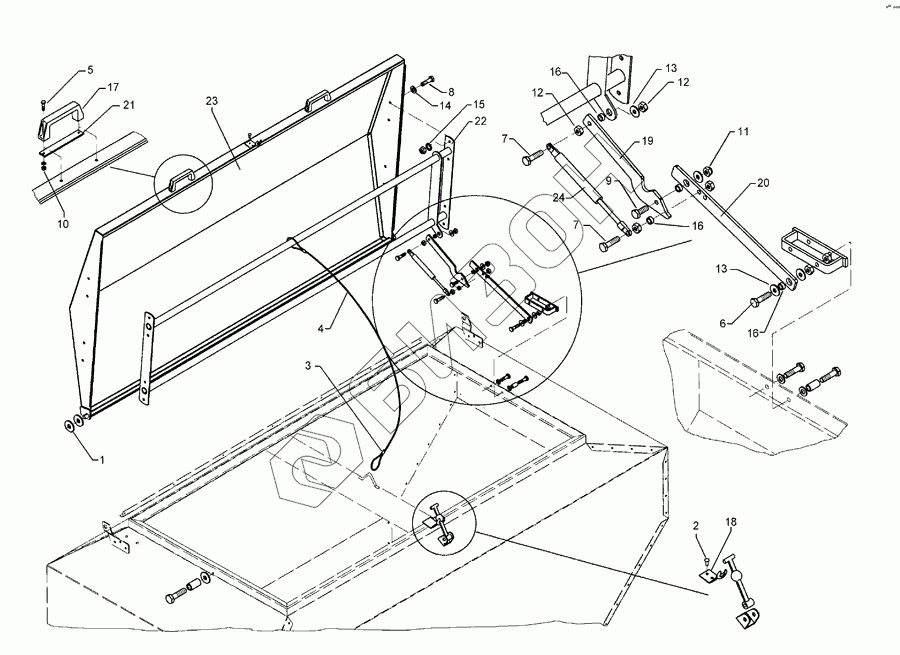

Графический каталог запасных частей к технике: Lemken Solitair 9/400KA. Cover 1100l-2300l
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 305 6144 | Washer |
Загрузка ...
|
|
| 2 | 315 9616 | Заклепка |
Загрузка ...
|
|
| 3 | 331 1950 | Wire rope clamp |
Загрузка ...
|
|
| 4 | 331 4924 | Rope |
Загрузка ...
|
|
| 5 | 301 3006 | Винт |
Загрузка ...
|
|
| 6 | 301 3067 | Bolt |
Загрузка ...
|
|
| 7 | 301 3073 | Bolt |
Загрузка ...
|
|
| 8 | 301 6750 | Винт |
Загрузка ...
|
|
| 9 | 301 7280 | Винт |
Загрузка ...
|
|
| 10 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 11 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 12 | 303 1011 | Nut |
Загрузка ...
|
|
| 13 | 305 6974 | Washer |
Загрузка ...
|
|
| 14 | 305 8694 | Шайба |
Загрузка ...
|
|
| 15 | 305 9898 | Spring ring |
Загрузка ...
|
|
| 16 | 317 7650 | Distance tube |
Загрузка ...
|
|
| 17 | 321 6935 | Handle |
Загрузка ...
|
|
| 18 | 331 6003 | Holder |
Загрузка ...
|
|
| 19 | 482 5586 | Support |
Загрузка ...
|
|
| 20 | 482 5587 | Support |
Загрузка ...
|
|
| 21 | 482 5588 | Plate with handle |
Загрузка ...
|
|
| 22 | 482 5590 | Frame stiffener |
Загрузка ...
|
|
| 23 | 482 5591 | Cover |
Загрузка ...
|
|
| 24 | 575 2641 | Gas compression spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
