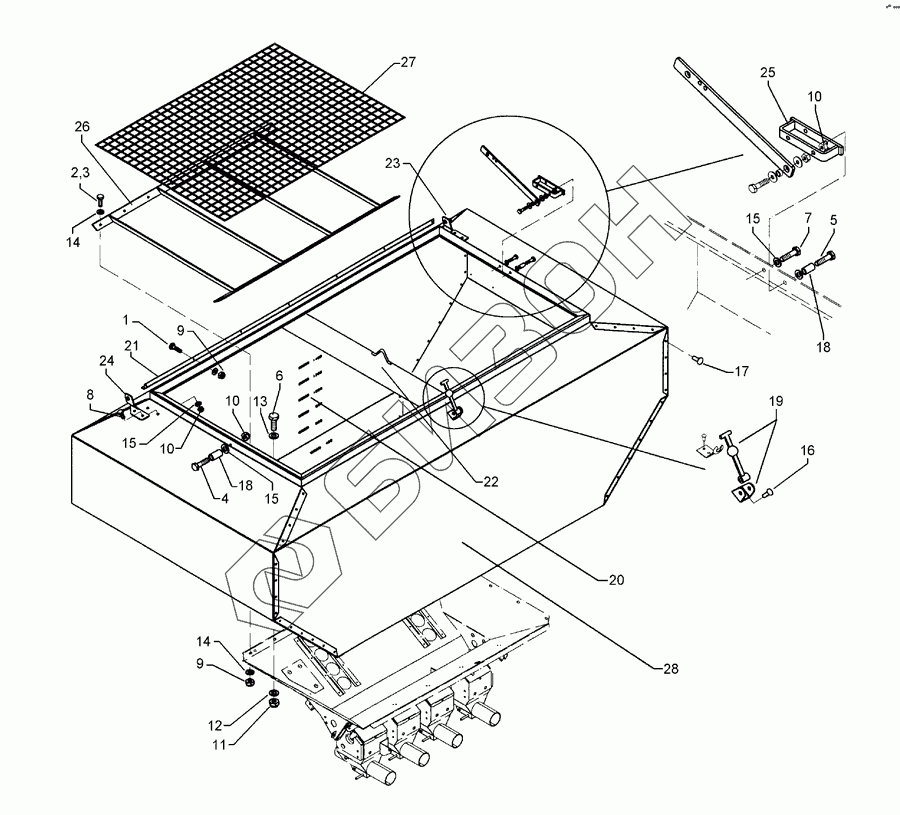

Графический каталог запасных частей к технике: Lemken Solitair 9/400KA. Hopper 1850 Liter
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
14
15
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1086 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3003 | Screw |
Загрузка ...
|
|
| 3 | 301 3004 | Screw |
Загрузка ...
|
|
| 4 | 301 3068 | Screw |
Загрузка ...
|
|
| 5 | 301 3073 | Bolt |
Загрузка ...
|
|
| 6 | 301 5004 | Screw |
Загрузка ...
|
|
| 7 | 301 6750 | Винт |
Загрузка ...
|
|
| 8 | 301 7260 | Screw |
Загрузка ...
|
|
| 9 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 10 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 11 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 12 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 13 | 305 6976 | Washer |
Загрузка ...
|
|
| 14 | 305 8572 | Washer |
Загрузка ...
|
|
| 15 | 305 8694 | Шайба |
Загрузка ...
|
|
| 16 | 315 9616 | Заклепка |
Загрузка ...
|
|
| 17 | 315 9620 | Rivet |
Загрузка ...
|
|
| 18 | 317 9467 | Bush |
Загрузка ...
|
|
| 19 | 331 6005 | Securing rubber, cpl. |
Загрузка ...
|
|
| 20 | 390 0578 | Label |
Загрузка ...
|
|
| 21 | 482 5320 | Angle plate |
Загрузка ...
|
|
| 22 | 482 5321 | Strut K |
Загрузка ...
|
|
| 23 | 482 5324 | Hinge plate K |
Загрузка ...
|
|
| 24 | 482 5325 | Hinge plate K |
Загрузка ...
|
|
| 25 | 482 5330 | Carrier |
Загрузка ...
|
|
| 26 | 482 5502 | Grid |
Загрузка ...
|
|
| 27 | 482 5540 | Hopper grate |
Загрузка ...
|
|
| 28 | 582 5308 | Outer walls, hopper |
Загрузка ...
|
