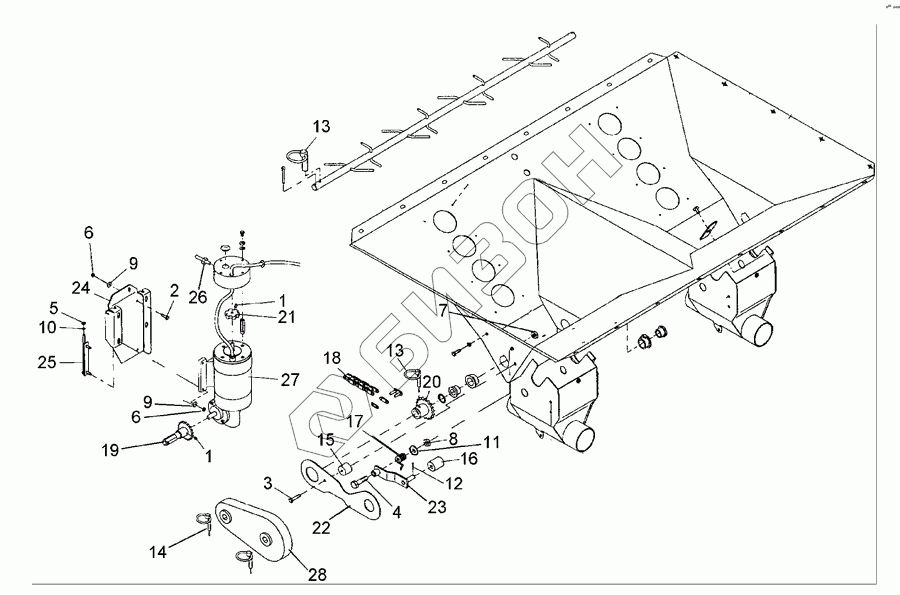

Графический каталог запасных частей к технике: Lemken Solitair 9/450KA. Electric drive Solitair Schneckenradantrieb
1
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0132 | Threaded pin |
Загрузка ...
|
|
| 2 | 301 1086 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3006 | Винт |
Загрузка ...
|
|
| 4 | 301 3253 | Bolt |
Загрузка ...
|
|
| 5 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 1009 | Nut |
Загрузка ...
|
|
| 7 | 303 1012 | Nut |
Загрузка ...
|
|
| 8 | 303 1022 | Nut |
Загрузка ...
|
|
| 9 | 305 8571 | Шайба |
Загрузка ...
|
|
| 10 | 305 8572 | Washer |
Загрузка ...
|
|
| 11 | 305 8696 | Washer |
Загрузка ...
|
|
| 12 | 311 7602 | Peg |
Загрузка ...
|
|
| 13 | 311 9331 | Securing pin |
Загрузка ...
|
|
| 14 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 15 | 317 7644 | Roller |
Загрузка ...
|
|
| 16 | 317 7645 | Roller |
Загрузка ...
|
|
| 17 | 329 9938 | Torsion spring |
Загрузка ...
|
|
| 18 | 331 9080 | Chain |
Загрузка ...
|
|
| 19 | 455 2631 | Sprocket of motor |
Загрузка ...
|
|
| 20 | 455 2630 | Sprocket of agitator shaft |
Загрузка ...
|
|
| 21 | 473 8037 | Pulse pick-up wheel |
Загрузка ...
|
|
| 22 | 482 5855 | Guard |
Загрузка ...
|
|
| 23 | 482 5856 | Chain adjuster |
Загрузка ...
|
|
| 24 | 482 5860 | Motor suspension |
Загрузка ...
|
|
| 25 | 482 5861 | Spanner |
Загрузка ...
|
|
| 26 | 573 4366 | Sensor |
Загрузка ...
|
|
| 27 | 573 4840 | Motor |
Загрузка ...
|
|
| 28 | 582 5835 | Cassette |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
