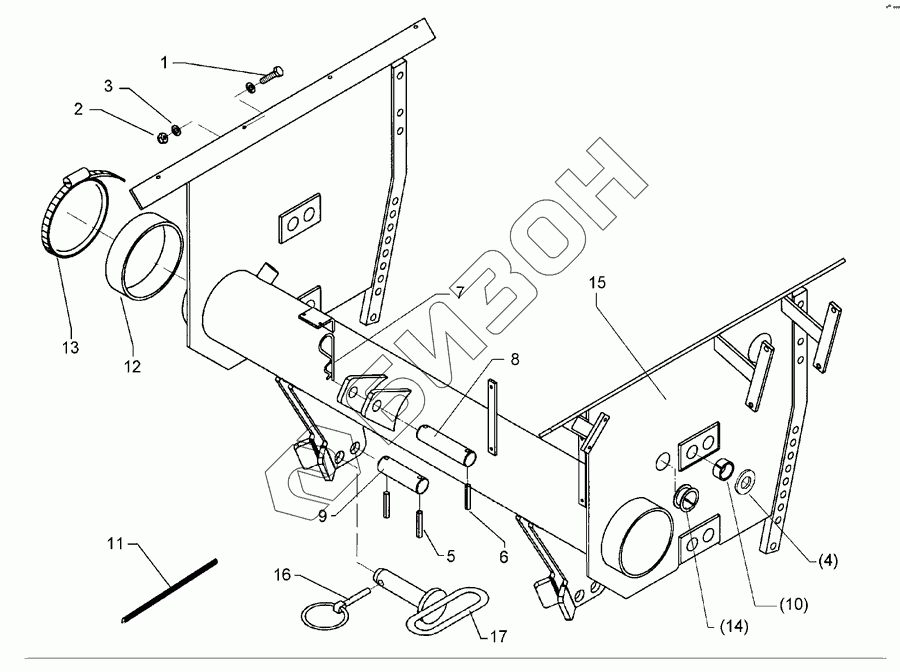

Графический каталог запасных частей к технике: Lemken Solitair 9/500K. Basic frame Solitair

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5004 Screw
Загрузка ...
2 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
3 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
4 305 6283 Washer
Загрузка ...
5 309 6208 Расширительная втулка
Загрузка ...
6 309 7000 Расширительная втулка
Загрузка ...
7 311 8605 Spring pin
Загрузка ...
8 313 7880 Top link pin, cpl.
Загрузка ...
9 313 8237 Pin
Загрузка ...
10 317 3397 Expansion bush
Загрузка ...
11 321 2521 Edge protection
Загрузка ...
12 323 8076 Cap
Загрузка ...
13 325 1190 Hose clip
Загрузка ...
14 375 2222 Pipe duct
Загрузка ...
15 482 7001 Basic frame
Загрузка ...
16 311 9302 Securing pin
Загрузка ...
17 313 8230 Lower link pin
Загрузка ...
18 305 6017 Washer
Загрузка ...
19 305 6976 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
