Графический каталог запасных частей к технике: Lemken Solitair 9/500K. Cyclone D230-800 Solitair-S

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
25
26
27
28
29

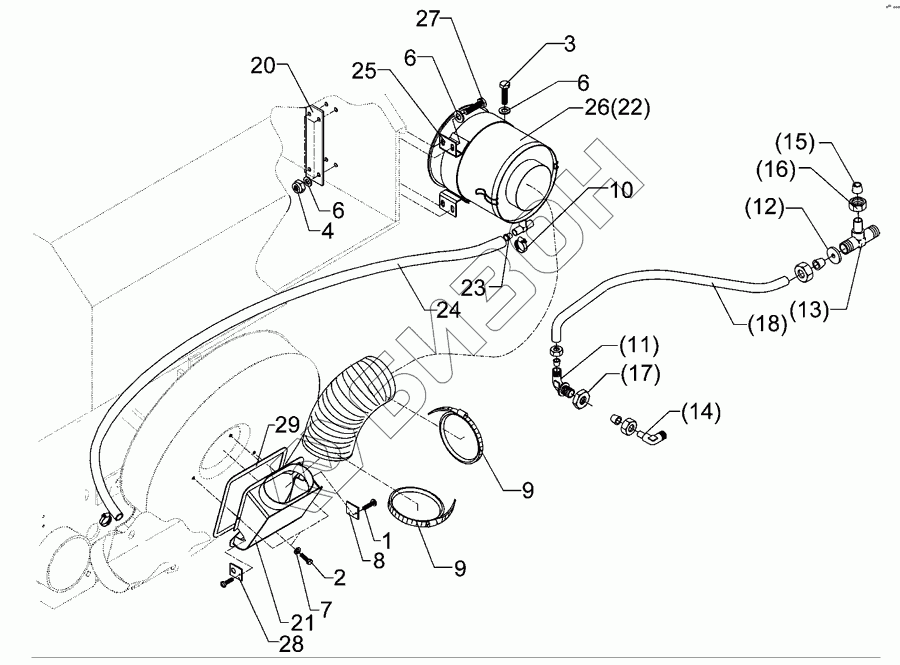

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0051 Self-tapping screw
Загрузка ...
2 301 0301 Flatheaded bolt
Загрузка ...
3 301 5009 Screw
Загрузка ...
4 303 1012 Nut
Загрузка ...
6 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
7 305 8571 Шайба
Загрузка ...
8 323 6515 Cover
Загрузка ...
9 325 1188 Hose clip
Загрузка ...
10 325 1182 Hose clip
Загрузка ...
11 375 4400 Angle union
Загрузка ...
12 375 2520 Throttle plate
Загрузка ...
13 375 4490 T-adjustable T-union
Загрузка ...
14 375 4500 Adjustable angle union
Загрузка ...
15 375 5110 Режущее кольцо
Загрузка ...
16 375 5310 Соединительная гайка
Загрузка ...
17 375 5700 Nut
Загрузка ...
18 377 2070 Synthetic tube
Загрузка ...
19 377 4122 Flexible hose
Загрузка ...
20 459 4535 Clamping plate
Загрузка ...
21 482 5706 Air intake fitting, fan
Загрузка ...
22 582 5670 Cyclone
Загрузка ...
23 317 9472 Flange bushing
Загрузка ...
24 377 3993 Flexible hose
Загрузка ...
25 482 5674 Clamp
Загрузка ...
26 582 5673 Cyclone with cover
Загрузка ...
27 301 5004 Screw
Загрузка ...
28 323 6516 Cover
Загрузка ...
29 323 6517 Seal stripe
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
