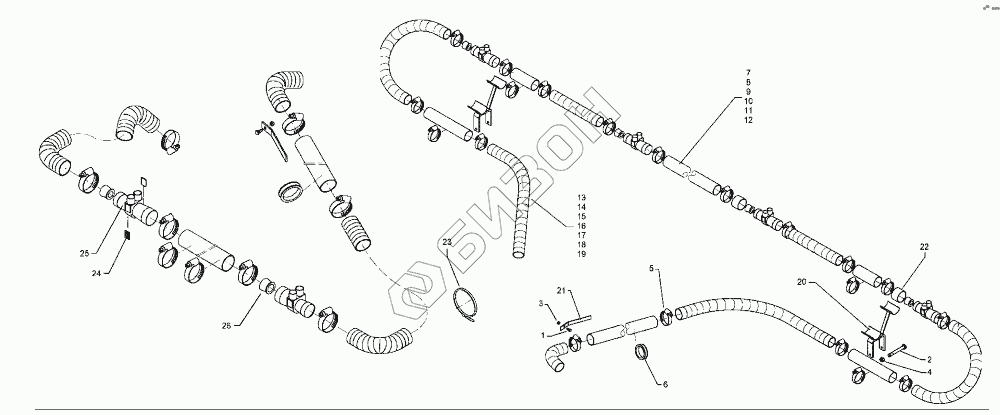

Графический каталог запасных частей к технике: Lemken Solitair 9/500KA. Recirculation Solitair 9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0205 | Cutting screw |
Загрузка ...
|
|
| 2 | 301 5015 | Bolt |
Загрузка ...
|
|
| 3 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 4 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 325 1166 | Hose clip |
Загрузка ...
|
|
| 6 | 375 2223 | Pipe duct |
Загрузка ...
|
|
| 7 | 377 4072 | Flexible hose |
Загрузка ...
|
|
| 8 | 377 4074 | Flexible hose |
Загрузка ...
|
|
| 9 | 377 4076 | Flexible hose |
Загрузка ...
|
|
| 10 | 377 4080 | Flexible hose |
Загрузка ...
|
|
| 11 | 377 4081 | Flexible hose |
Загрузка ...
|
|
| 12 | 377 4088 | Flexible hose |
Загрузка ...
|
|
| 13 | 377 4150 | Kunststoffrohr |
Загрузка ...
|
|
| 14 | 377 4152 | Kunststoffrohr |
Загрузка ...
|
|
| 15 | 377 4153 | Kunststoffrohr |
Загрузка ...
|
|
| 16 | 377 4154 | Kunststoffrohr |
Загрузка ...
|
|
| 17 | 377 4155 | Kunststoffrohr |
Загрузка ...
|
|
| 18 | 377 4156 | Kunststoffrohr |
Загрузка ...
|
|
| 19 | 377 4157 | Kunststoffrohr |
Загрузка ...
|
|
| 20 | 482 2534 | Holder |
Загрузка ...
|
|
| 21 | 482 2536 | Holder |
Загрузка ...
|
|
| 22 | 482 5063 | Bush |
Загрузка ...
|
|
| 23 | 325 1333 | Clip |
Загрузка ...
|
|
| 24 | 482 5059 | Return lid |
Загрузка ...
|
|
| 25 | 482 5060 | Recirculation |
Загрузка ...
|
|
| 26 | 482 5076 | Nozzle of Recirculation |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
