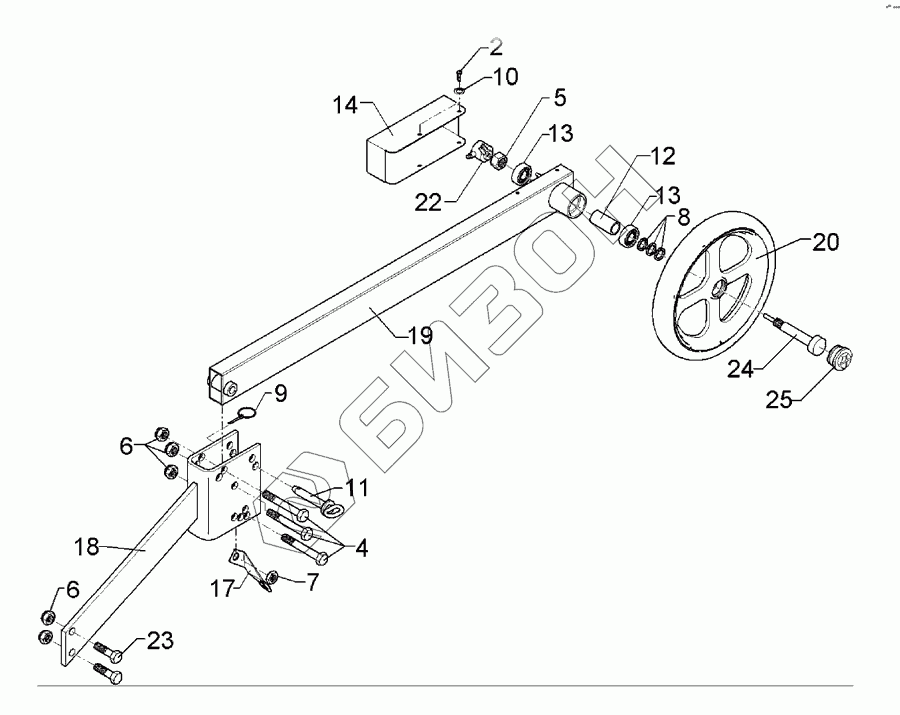

Графический каталог запасных частей к технике: Lemken Solitair 9/600K. Drive wheel D350 Solitronic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
4
5
6
6
7
8
9
10
11
12
13
13
14
17
18
19
20
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 301 3003 Screw
Загрузка ...
4 301 3997 Bolt
Загрузка ...
5 303 0964 Nut
Загрузка ...
6 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
7 303 1020 Гайка шестигранная M16 DIN936-8 Zn
Загрузка ...
8 305 6010 Washer
Загрузка ...
9 311 9330 Securing pin
Загрузка ...
10 305 8571 Шайба
Загрузка ...
11 313 8713 Pin with grip
Загрузка ...
12 317 7660 Distance tube
Загрузка ...
13 319 8584 Bearing
Загрузка ...
14 470 5223 Guard
Загрузка ...
17 473 8047 Sensor holder
Загрузка ...
18 482 2514 Bracket
Загрузка ...
19 482 2528 Wheel arm
Загрузка ...
20 357 6001 Pressure roller cpl.
Загрузка ...
22 573 6130 Shaft encoder drive wheel 250P
Загрузка ...
23 301 3658 Screw
Загрузка ...
24 482 2527 Axle
Загрузка ...
25 323 1325 Cap
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
