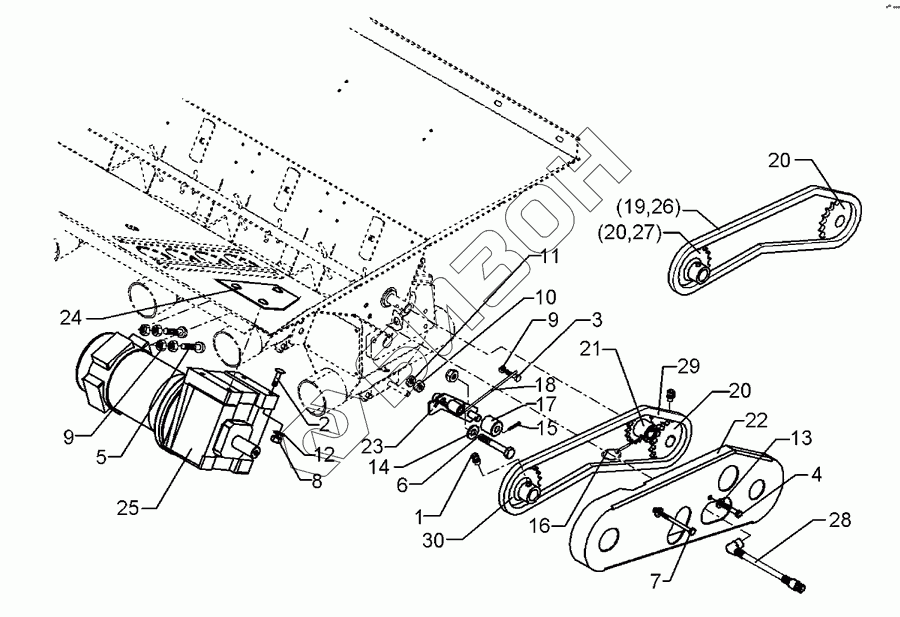

Графический каталог запасных частей к технике: Lemken Solitair 9/600K. Electric drive Solitair Stirnradgetriebe

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0115 Threaded pin
Загрузка ...
2 301 1106 Bolt, cup square head
Загрузка ...
3 301 3006 Винт
Загрузка ...
4 301 3007 Bolt
Загрузка ...
5 301 3014 Screw
Загрузка ...
6 301 3253 Bolt
Загрузка ...
7 301 5401 Bolt
Загрузка ...
8 303 0931 Самоблокирующаяся гайка
Загрузка ...
9 303 1009 Nut
Загрузка ...
10 303 1012 Nut
Загрузка ...
11 303 1022 Nut
Загрузка ...
12 305 8571 Шайба
Загрузка ...
13 305 8572 Washer
Загрузка ...
14 305 8696 Washer
Загрузка ...
15 311 7602 Peg
Загрузка ...
16 311 9330 Securing pin
Загрузка ...
17 317 7645 Roller
Загрузка ...
18 329 9938 Torsion spring
Загрузка ...
19 331 9081 Chain
Загрузка ...
20 455 2633 Sprocket
Загрузка ...
21 455 2634 Sprocket of agitator shaft
Загрузка ...
22 470 5224 Guard-chain
Загрузка ...
23 482 5856 Chain adjuster
Загрузка ...
24 482 5866 Strengthening plate
Загрузка ...
25 573 4842 Motor
Загрузка ...
26 331 9084 Chain
Загрузка ...
27 455 2632 Sprocket
Загрузка ...
28 573 4429 Extension cable
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
