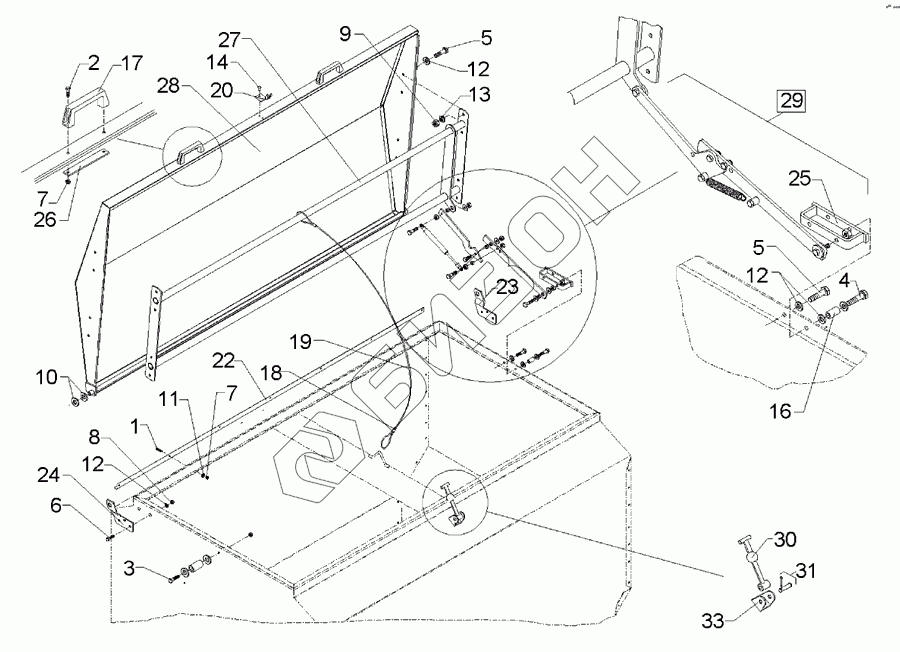

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1086 Bolt, cup square head
Загрузка ...
2 301 3006 Винт
Загрузка ...
3 301 3068 Screw
Загрузка ...
4 301 3073 Bolt
Загрузка ...
5 301 6750 Винт
Загрузка ...
6 301 7260 Screw
Загрузка ...
7 303 0931 Самоблокирующаяся гайка
Загрузка ...
8 303 0932 Самоблокирующаяся гайка
Загрузка ...
9 303 1011 Nut
Загрузка ...
10 305 6144 Washer
Загрузка ...
11 305 8572 Washer
Загрузка ...
12 305 8694 Шайба
Загрузка ...
13 305 9898 Spring ring
Загрузка ...
14 315 9604 Rivet
Загрузка ...
15 315 9616 Заклепка
Загрузка ...
16 317 9467 Bush
Загрузка ...
17 321 6935 Handle
Загрузка ...
18 331 1950 Wire rope clamp
Загрузка ...
19 331 4924 Rope
Загрузка ...
20 331 6003 Holder
Загрузка ...
22 482 5320 Angle plate
Загрузка ...
23 482 5324 Hinge plate K
Загрузка ...
24 482 5325 Hinge plate K
Загрузка ...
25 482 5330 Carrier
Загрузка ...
26 482 5588 Plate with handle
Загрузка ...
27 482 5590 Frame stiffener
Загрузка ...
28 482 5591 Cover
Загрузка ...
29 582 5586 Support
Загрузка ...
30 331 6006 Securing rubber
Загрузка ...
31 331 6007 Axle + peg
Загрузка ...
32 331 6008 Counter fitting
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
