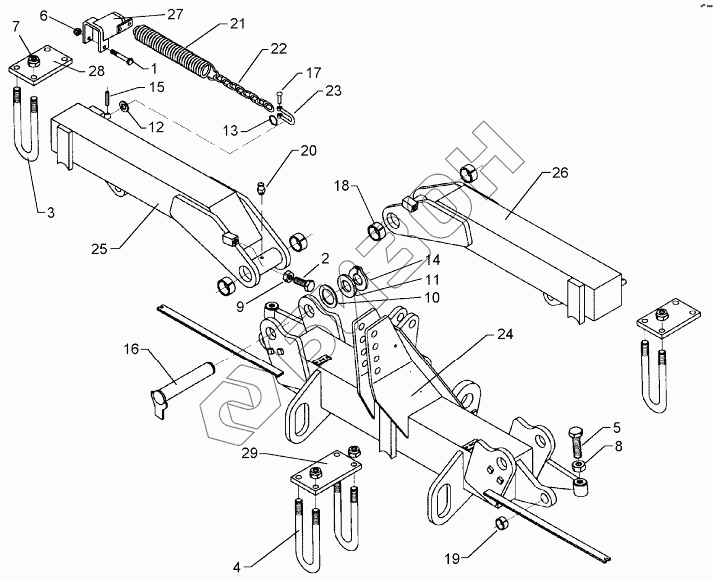

Графический каталог запасных частей к технике: Lemken System-Kompaktor K450. Basic frame K450
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3461 | Bolt |
Загрузка ...
|
|
| 2 | 301 5074 | Screw |
Загрузка ...
|
|
| 3 | 301 7830 | U-bolt |
Загрузка ...
|
|
| 4 | 301 7835 | U-bolt |
Загрузка ...
|
|
| 5 | 301 8817 | Screw |
Загрузка ...
|
|
| 6 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 303 0961 | Nut |
Загрузка ...
|
|
| 9 | 303 0976 | Орех |
Загрузка ...
|
|
| 10 | 305 2150 | Клин |
Загрузка ...
|
|
| 11 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 12 | 305 6186 | Washer |
Загрузка ...
|
|
| 13 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 14 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 309 6053 | Расширительная втулка |
Загрузка ...
|
|
| 16 | 313 5026 | Pin with stop |
Загрузка ...
|
|
| 17 | 315 8006 | Rivet |
Загрузка ...
|
|
| 18 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 20 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 21 | 329 8612 | Spring |
Загрузка ...
|
|
| 22 | 331 6401 | Chain |
Загрузка ...
|
|
| 23 | 331 8380 | Shackle |
Загрузка ...
|
|
| 24 | 410 6305 | Basic frame |
Загрузка ...
|
|
| 25 | 410 6704 | Lateral part |
Загрузка ...
|
|
| 26 | 410 6705 | Lateral part |
Загрузка ...
|
|
| 27 | 422 6040 | Support |
Загрузка ...
|
|
| 28 | 459 9320 | Clamping plate |
Загрузка ...
|
|
| 29 | 459 9340 | Clamping plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
