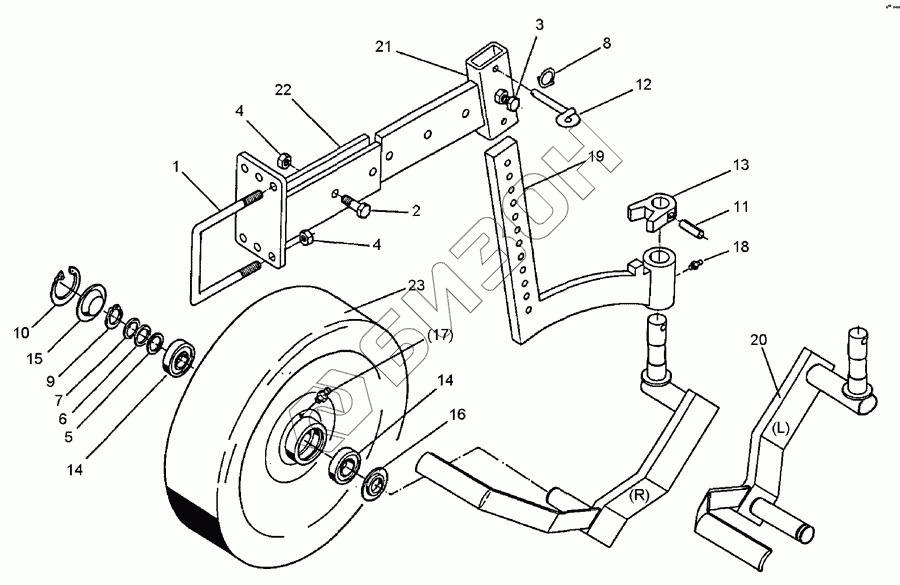

Графический каталог запасных частей к технике: Lemken Topas 140-A. Cast wheel D500 LI Topas
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7801 | U-bolt |
Загрузка ...
|
|
| 2 | 301 3867 | Болт |
Загрузка ...
|
|
| 3 | 301 4197 | Screw |
Загрузка ...
|
|
| 4 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 2070 | Shim |
Загрузка ...
|
|
| 6 | 305 2071 | Shim |
Загрузка ...
|
|
| 7 | 305 2072 | Shim |
Загрузка ...
|
|
| 8 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 9 | 305 8872 | Securing ring |
Загрузка ...
|
|
| 10 | 305 8938 | Securing ring |
Загрузка ...
|
|
| 11 | 309 6211 | Expansion bush |
Загрузка ...
|
|
| 12 | 313 8610 | Pin |
Загрузка ...
|
|
| 13 | 317 8700 | Ring |
Загрузка ...
|
|
| 14 | 319 8602 | Bearing |
Загрузка ...
|
|
| 15 | 323 0365 | Cap |
Загрузка ...
|
|
| 16 | 323 1601 | Washer |
Загрузка ...
|
|
| 17 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 18 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 19 | 447 7501 | Wheel stalk |
Загрузка ...
|
|
| 20 | 447 7503 | Swinging arm |
Загрузка ...
|
|
| 21 | 447 7427 | Stalk guiding |
Загрузка ...
|
|
| 22 | 447 7428 | Bracket |
Загрузка ...
|
|
| 23 | 447 8735 | Wheel |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
