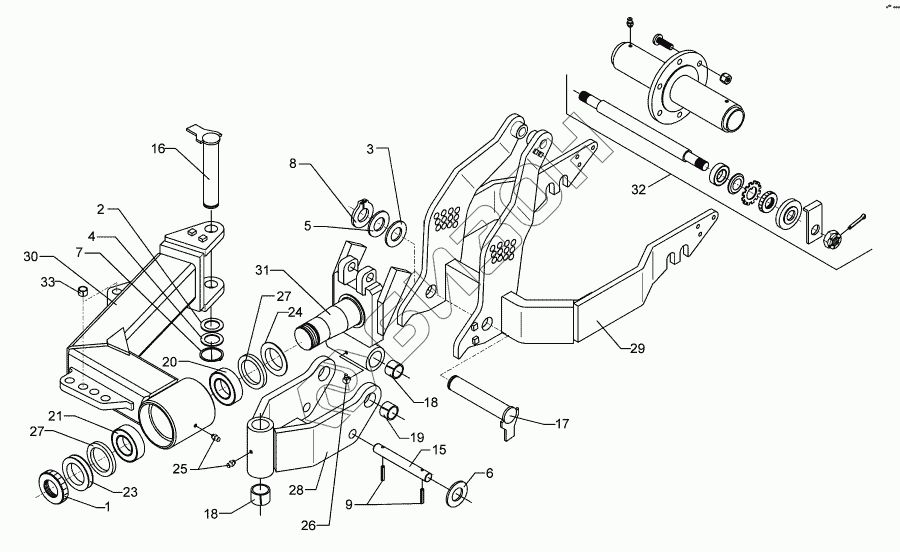

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10. Depth wheel Vari-Diamant 10
1
2
3
4
5
6
7
8
9
15
16
17
18
18
19
20
21
23
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 303 0342 | Рифленая гайка |
Загрузка ...
|
|
| 2 | 305 2095 | Клин |
Загрузка ...
|
|
| 3 | 305 2125 | Клин |
Загрузка ...
|
|
| 4 | 305 2250 | Поддерживающая шайба |
Загрузка ...
|
|
| 5 | 305 2252 | Поддерживающая шайба |
Загрузка ...
|
|
| 6 | 305 6229 | Шайба |
Загрузка ...
|
|
| 7 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 305 8876 | Крепежное кольцо |
Загрузка ...
|
|
| 9 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 15 | 313 3027 | Булавка |
Загрузка ...
|
|
| 16 | 313 4025 | Pin with stop |
Загрузка ...
|
|
| 17 | 313 4529 | Штырь с упором |
Загрузка ...
|
|
| 18 | 317 3430 | Расширительная втулка |
Загрузка ...
|
|
| 19 | 317 2015 | Расширительная втулка |
Загрузка ...
|
|
| 20 | 319 9104 | Подшипник |
Загрузка ...
|
|
| 21 | 319 9094 | Подшипник |
Загрузка ...
|
|
| 23 | 323 0039 | Seal washer |
Загрузка ...
|
|
| 24 | 323 0040 | Шайба для уплотнений |
Загрузка ...
|
|
| 25 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 26 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 27 | 323 7944 | Войлочное кольцо |
Загрузка ...
|
|
| 28 | 450 7392 | Swivel bearing |
Загрузка ...
|
|
| 29 | 450 5974 | Wheel fork |
Загрузка ...
|
|
| 30 | 450 6331 | Wheel arm |
Загрузка ...
|
|
| 31 | 450 8234 | Supporting axle |
Загрузка ...
|
|
| 32 | 550 7084 | Подшипник |
Загрузка ...
|
|
| 33 | 317 3345 | Expansion bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
