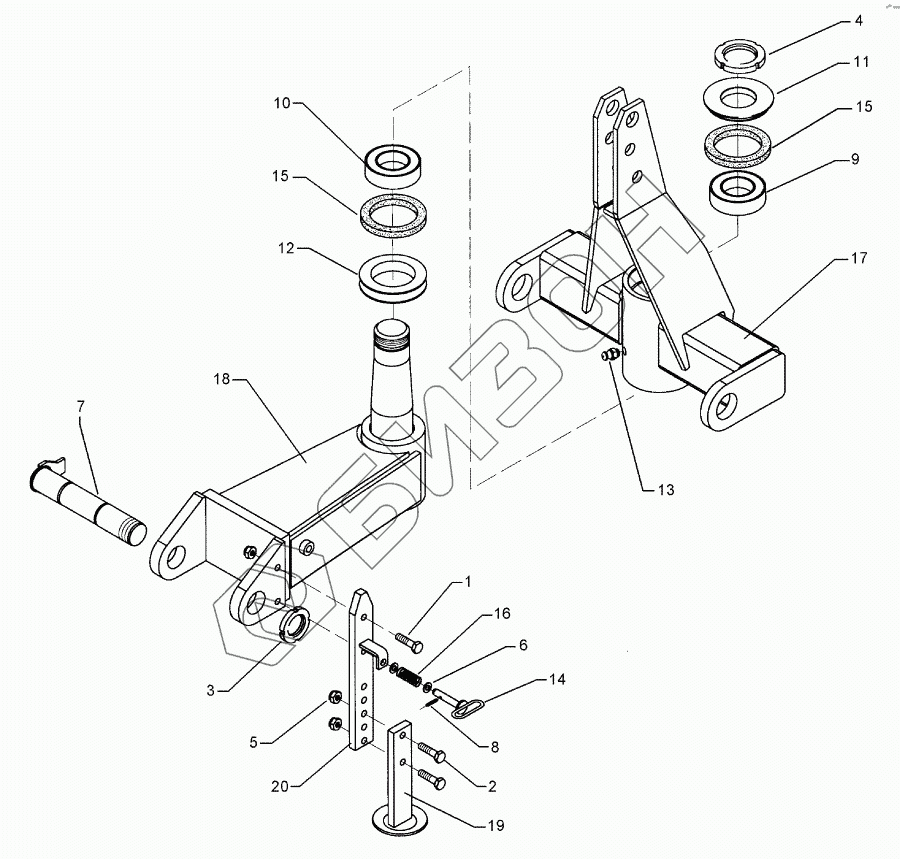

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10. Headstock D100 Diamant 10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3779 Шуруп M16x60ls35xb20-10.9Zn
Загрузка ...
2 301 5360 Болт
Загрузка ...
3 303 0339 Grooved nut
Загрузка ...
4 303 0346 Grooved nut
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 305 6143 Washer
Загрузка ...
7 313 6031 Pin with stop
Загрузка ...
8 309 6050 Expansion bush
Загрузка ...
9 319 9095 Bearing
Загрузка ...
10 319 9219 Bearing
Загрузка ...
11 323 0057 Seal washer
Загрузка ...
12 323 0060 Seal washer
Загрузка ...
13 323 6348 Смазочный ниппель
Загрузка ...
14 313 1611 Pin with grip
Загрузка ...
15 323 7970 Felt ring
Загрузка ...
16 329 8244 Spring
Загрузка ...
17 436 0210 Headstock
Загрузка ...
18 436 0221 Cross union
Загрузка ...
19 429 2809 Stand
Загрузка ...
20 429 2810 Stand
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
