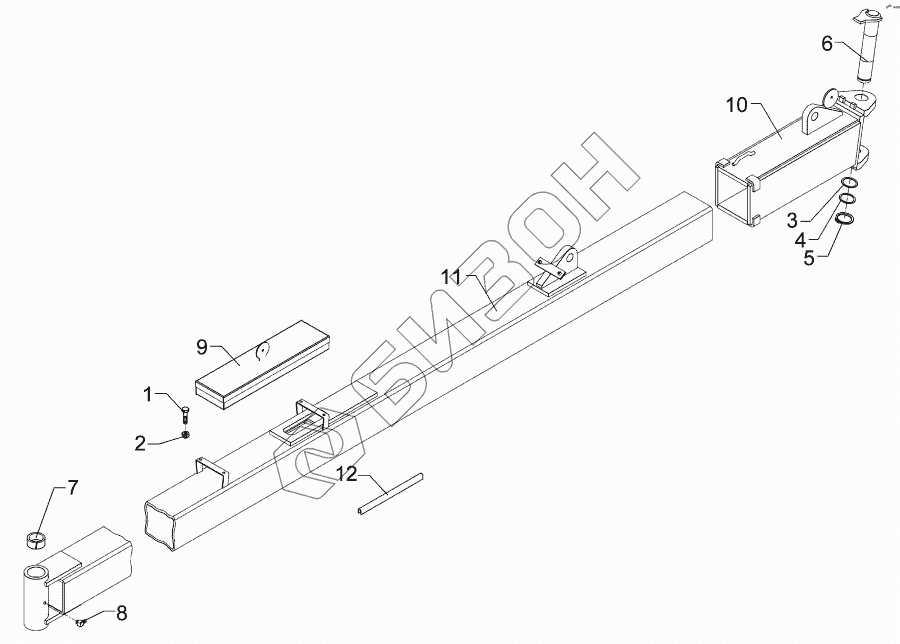

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10. Stabilizer 8-100 AD10 140x4912

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3000 Screw
Загрузка ...
2 303 0931 Самоблокирующаяся гайка
Загрузка ...
3 305 2125 Клин
Загрузка ...
4 305 2252 Поддерживающая шайба
Загрузка ...
5 305 8876 Крепежное кольцо
Загрузка ...
6 313 4524 Штырь с упором
Загрузка ...
7 317 3434 Expansion bush
Загрузка ...
8 323 6349 Смазочный ниппель
Загрузка ...
9 321 8920 Ящик для инструментов
Загрузка ...
10 405 5678 Joint
Загрузка ...
11 405 8086 Stabilizer
Загрузка ...
12 321 2517 Edge protection
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
