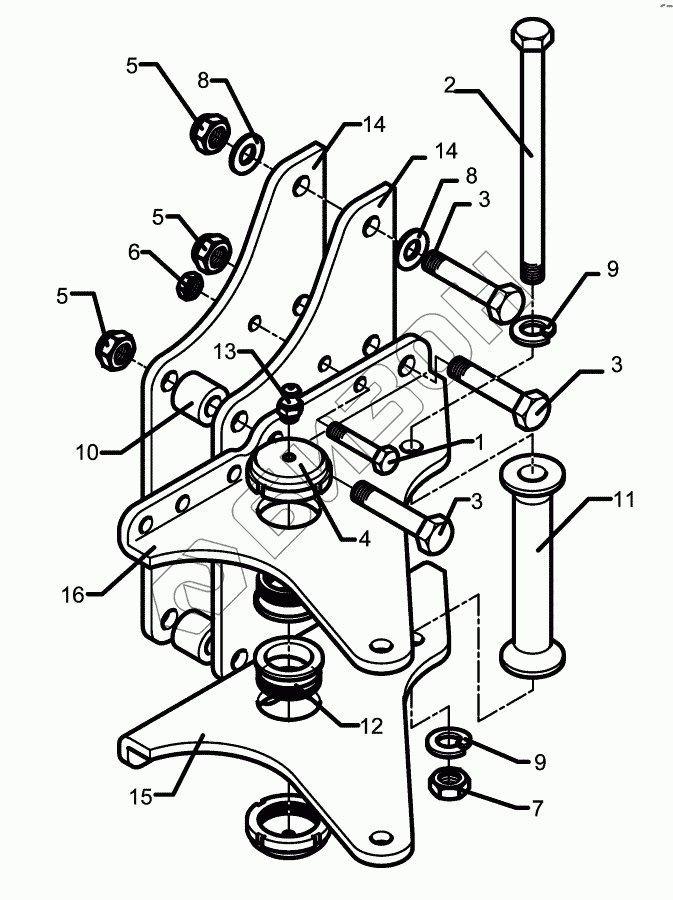

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10. Stalk bracket Vari-Opal 9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
5
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3607 Bolt
Загрузка ...
2 301 4573 Bolt
Загрузка ...
3 301 4408 Bolt
Загрузка ...
4 303 0349 Grooved nut
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0974 Nut
Загрузка ...
7 303 0977 Орех
Загрузка ...
8 305 6164 Шайба
Загрузка ...
9 305 9888 Пружинное кольцо
Загрузка ...
10 317 6947 Bush
Загрузка ...
11 317 7523 Bushing
Загрузка ...
12 317 9376 Flange bushing
Загрузка ...
13 323 6348 Смазочный ниппель
Загрузка ...
14 402 2572 Stalk plate
Загрузка ...
15 402 2680 Adjusting bracket
Загрузка ...
16 402 2681 Adjusting bracket
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
