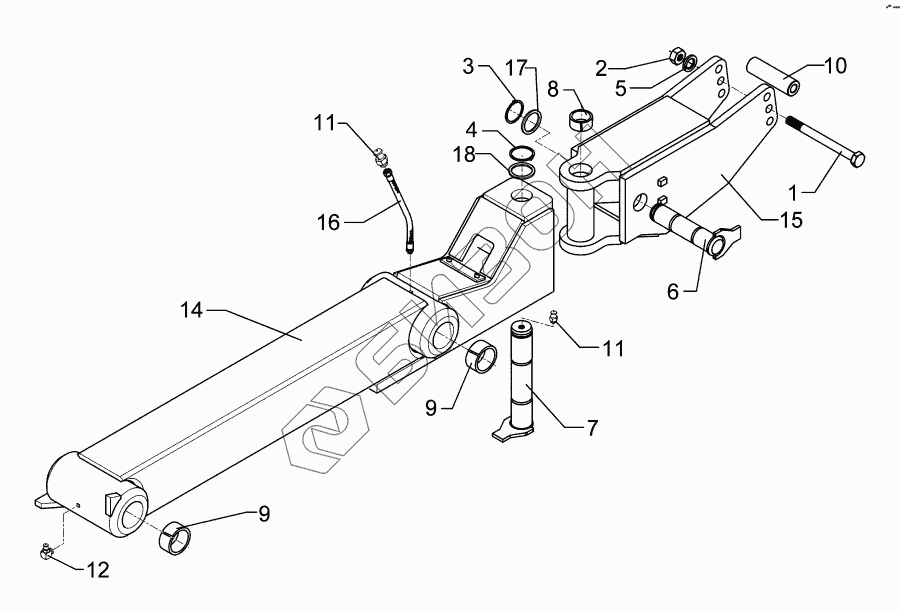

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10X. Stabilizer joint VT10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
11
12
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4542 Bolt
Загрузка ...
2 303 0977 Орех
Загрузка ...
3 305 8876 Крепежное кольцо
Загрузка ...
4 305 8877 Крепежное кольцо
Загрузка ...
5 305 9888 Пружинное кольцо
Загрузка ...
6 313 4526 Pin with stop
Загрузка ...
7 313 5031 Pin with stop
Загрузка ...
8 317 2025 Expansion bush
Загрузка ...
9 317 3392 Expansion bush
Загрузка ...
10 317 7511 Тюбик
Загрузка ...
11 323 6348 Смазочный ниппель
Загрузка ...
12 323 6349 Смазочный ниппель
Загрузка ...
14 436 0212 Stabilizer
Загрузка ...
15 436 0213 Stabilizer
Загрузка ...
16 323 6452 Extension for grease nipple
Загрузка ...
17 305 2252 Поддерживающая шайба
Загрузка ...
18 305 2255 Supporting washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
