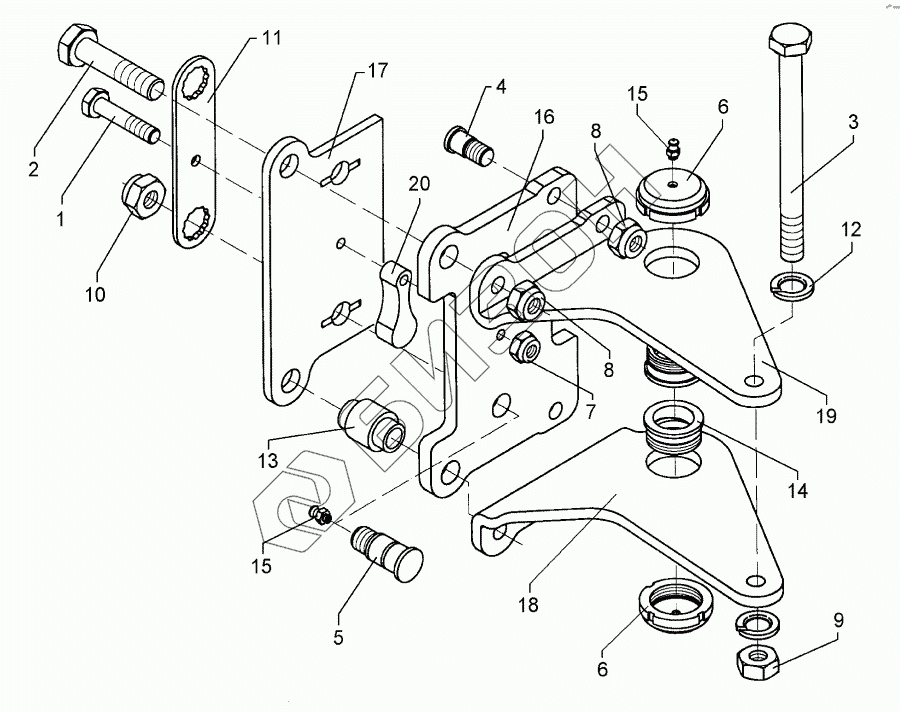

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10X. Stalk bracket Vari-Diamant 10X
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3456 | Bolt |
Загрузка ...
|
|
| 2 | 301 4426 | Bolt |
Загрузка ...
|
|
| 3 | 301 4573 | Bolt |
Загрузка ...
|
|
| 4 | 301 8219 | Bolt |
Загрузка ...
|
|
| 5 | 301 8223 | Bolt |
Загрузка ...
|
|
| 6 | 303 0349 | Grooved nut |
Загрузка ...
|
|
| 7 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0977 | Орех |
Загрузка ...
|
|
| 10 | 303 0980 | Орех |
Загрузка ...
|
|
| 11 | 305 1342 | Locking plate |
Загрузка ...
|
|
| 12 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 13 | 317 7507 | Bushing |
Загрузка ...
|
|
| 14 | 317 9376 | Flange bushing |
Загрузка ...
|
|
| 15 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 16 | 402 2581 | Plate for beam |
Загрузка ...
|
|
| 17 | 402 2583 | Plate for beam |
Загрузка ...
|
|
| 18 | 402 2682 | Adjusting bracket |
Загрузка ...
|
|
| 19 | 402 2683 | Adjusting bracket |
Загрузка ...
|
|
| 20 | 426 0460 | End stop |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
