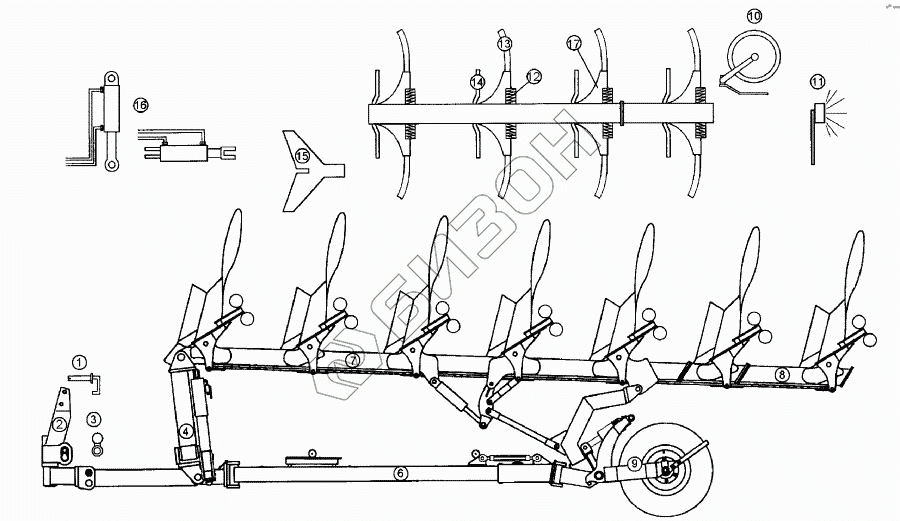

Графический каталог запасных частей к технике: Lemken Vari-Diamant 10X. Vari-Diamant 10 X
1
1
1
2
3
3
3
3
3
4
4
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
13
13
14
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7927 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7929 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7931 | Top link pin with chain |
Загрузка ...
|
|
| 2 | 636 0220 | Headstock |
Загрузка ...
|
|
| 3 | 661 1367 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1368 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1369 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1370 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1373 | Lower link connection |
Загрузка ...
|
|
| 4 | 636 0221 | Headstock |
Загрузка ...
|
|
| 4 | 636 0222 | Headstock |
Загрузка ...
|
|
| 5 | 321 9128 | Набор инструментов |
Загрузка ...
|
|
| 6 | 302 8746 | Талреп |
Загрузка ...
|
|
| 6 | 605 8080 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8081 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8082 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8083 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8084 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8085 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8088 | Stabilizer |
Загрузка ...
|
|
| 6 | 636 0212 | Stabilizer joint |
Загрузка ...
|
|
| 6 | 636 0213 | Stabilizer joint |
Загрузка ...
|
|
| 7 | 321 9261 | Pointer |
Загрузка ...
|
|
| 7 | 321 9262 | Pointer |
Загрузка ...
|
|
| 7 | 605 1490 | Rod |
Загрузка ...
|
|
| 7 | 605 1491 | Rod |
Загрузка ...
|
|
| 7 | 605 1492 | Rod |
Загрузка ...
|
|
| 7 | 605 1493 | Rod |
Загрузка ...
|
|
| 7 | 605 1494 | Rod |
Загрузка ...
|
|
| 7 | 605 1495 | Rod |
Загрузка ...
|
|
| 7 | 605 1692 | Rod |
Загрузка ...
|
|
| 7 | 605 1700 | Rod |
Загрузка ...
|
|
| 7 | 605 1701 | Rod |
Загрузка ...
|
|
| 7 | 605 1702 | Rod |
Загрузка ...
|
|
| 7 | 605 1705 | Rod |
Загрузка ...
|
|
| 7 | 605 7413 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7414 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7415 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7422 | Basic frame |
Загрузка ...
|
|
| 8 | 602 8733 | Frame extension |
Загрузка ...
|
|
| 8 | 605 1677 | Rod |
Загрузка ...
|
|
| 8 | 605 1680 | Rod |
Загрузка ...
|
|
| 9 | 549 8894 | Bearing |
Загрузка ...
|
|
| 9 | 550 7084 | Подшипник |
Загрузка ...
|
|
| 9 | 550 8850 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 8857 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 8867 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 8869 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 650 5727 | Depth wheel |
Загрузка ...
|
|
| 9 | 650 7416 | Swinging depth wheel |
Загрузка ...
|
|
| 10 | 657 7818 | Trip disc-coulter |
Загрузка ...
|
|
| 10 | 657 7819 | Trip disc-coulter |
Загрузка ...
|
|
| 10 | 657 7820 | Trip disc-coulter |
Загрузка ...
|
|
| 10 | 657 7821 | Trip disc-coulter |
Загрузка ...
|
|
| 10 | 657 9332 | Disc arm |
Загрузка ...
|
|
| 10 | 657 9333 | Disc arm |
Загрузка ...
|
|
| 11 | 373 4150 | Extension cable |
Загрузка ...
|
|
| 11 | 570 2086 | Осветительное оборудование |
Загрузка ...
|
|
| 11 | 670 1674 | Осветительное оборудование |
Загрузка ...
|
|
| 12 | 626 8169 | Trip device with roller |
Загрузка ...
|
|
| 12 | 626 8205 | Trip device |
Загрузка ...
|
|
| 13 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 13 | 699 0956 | Leg |
Загрузка ...
|
|
| 14 | 663 7840 | Disc stalk |
Загрузка ...
|
|
| 14 | 663 8474 | Skim stalk |
Загрузка ...
|
|
| 14 | 663 8730 | Skim stalk |
Загрузка ...
|
|
| 15 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 15 | 622 2671 | Bracket |
Загрузка ...
|
|
| 16 | 475 2832 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2833 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2834 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2836 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2837 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2838 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2839 | Hose-assembly |
Загрузка ...
|
|
| 16 | 475 2840 | Hose-assembly |
Загрузка ...
|
|
| 16 | 575 6601 | Адаптер-внутренняя резьба |
Загрузка ...
|
|
| 16 | 675 1113 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1119 | Holder |
Загрузка ...
|
|
| 16 | 675 1126 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1130 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1131 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1132 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1135 | Hydraulic assembly |
Загрузка ...
|
|
| 16 | 675 1211 | HY-assembly attachment arm |
Загрузка ...
|
|
| 16 | 675 1331 | HY-assembly attachment arm |
Загрузка ...
|
|
| 16 | 675 1332 | HY-assembly attachment arm |
Загрузка ...
|
|
| 16 | 675 2115 | HY-front furrow adjustment |
Загрузка ...
|
|
| 16 | 675 2116 | HY-front furrow adjustment |
Загрузка ...
|
|
| 16 | 675 2117 | HY-front furrow adjustment |
Загрузка ...
|
|
| 16 | 675 2118 | HY-front furrow adjustment |
Загрузка ...
|
|
| 16 | 675 2451 | HY-assembly turnover device |
Загрузка ...
|
|
| 16 | 675 2453 | HY-assembly Onland |
Загрузка ...
|
|
| 16 | 675 2454 | HY-assembly depth wheel |
Загрузка ...
|
|
| 16 | 675 2455 | HY-assembly depth wheel |
Загрузка ...
|
|
| 16 | 675 2456 | HY-assembly depth wheel |
Загрузка ...
|
|
| 16 | 675 2457 | HY-assembly depth wheel |
Загрузка ...
|
|
| 16 | 675 2458 | HY-assembly depth wheel |
Загрузка ...
|
|
| 16 | 675 2459 | Width adjuster |
Загрузка ...
|
|
| 16 | 675 2460 | Width adjuster |
Загрузка ...
|
|
| 16 | 675 2461 | Width adjuster |
Загрузка ...
|
|
| 16 | 675 2468 | Width adjuster |
Загрузка ...
|
|
| 16 | 675 2469 | Width adjuster |
Загрузка ...
|
|
| 16 | 675 2470 | Width adjuster |
Загрузка ...
|
|
| 17 | 602 2699 | Stalk bracket |
Загрузка ...
|
|
| 17 | 602 2703 | Stalk bracket |
Загрузка ...
|
|
| 17 | 602 2707 | Stalk bracket |
Загрузка ...
|
