Графический каталог запасных частей к технике: Lemken Vari-Opal 100. 663 8781 Skim stalk

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

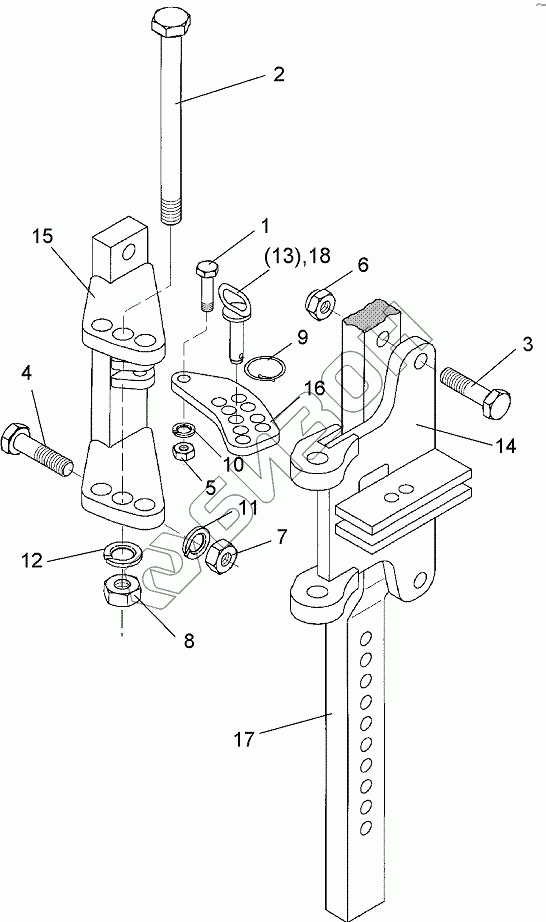

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3367 Hexagon bolt
Загрузка ...
2 301 4541 Hexagon bolt
Загрузка ...
3 301 3868 Bolt
Загрузка ...
4 301 5385 Болт
Загрузка ...
5 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
6 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
7 303 1015 Гайка шестигранная M16 DIN934-8 Zn
Загрузка ...
8 303 0977 Орех
Загрузка ...
9 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
10 305 9902 Spring ring
Загрузка ...
11 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
12 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
13 313 8159 Штифт с рукояткой
Загрузка ...
14 457 7230 Swivel bracket
Загрузка ...
15 457 7231 Bracket
Загрузка ...
16 457 7204 Порка
Загрузка ...
17 463 8641 Обезжиренный стебель
Загрузка ...
18 313 8158 Палец D14x61/103 Zn
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
