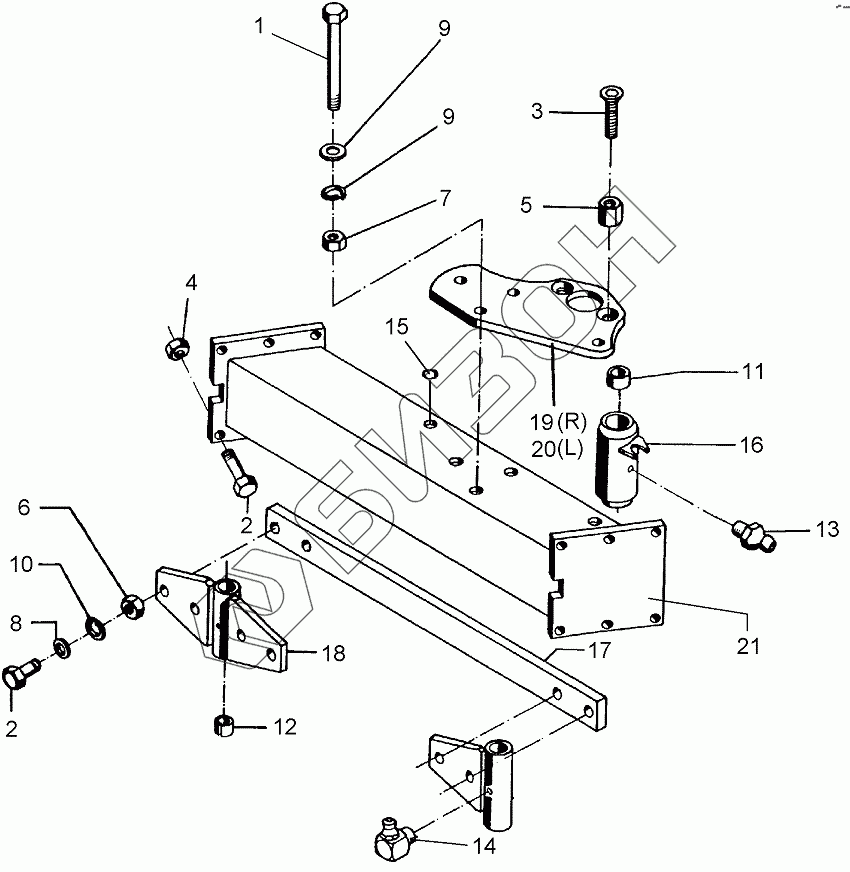

Графический каталог запасных частей к технике: Lemken Vari-Opal 100HX. 602 8212 Frame extension

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3628 Hexagon bolt
Загрузка ...
2 301 5385 Болт
Загрузка ...
3 301 6146 COUNTER SUNK SCR.
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0988 Hexagon nut
Загрузка ...
6 303 1015 Гайка шестигранная M16 DIN934-8 Zn
Загрузка ...
7 303 0992 Hexagon nut
Загрузка ...
8 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
9 305 9904 Spring ring
Загрузка ...
11 317 2005 Расширительная втулка
Загрузка ...
12 317 3408 Расширительная втулка
Загрузка ...
13 323 6348 Смазочный ниппель
Загрузка ...
14 323 6349 Смазочный ниппель
Загрузка ...
15 323 8051 Cap
Загрузка ...
16 402 1273 Bearing tube
Загрузка ...
17 402 2340 Rod
Загрузка ...
18 402 2534 Bearing
Загрузка ...
19 402 2830 Bearing plate
Загрузка ...
20 402 2831 Bearing plate
Загрузка ...
21 402 8212 Frame extension
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
