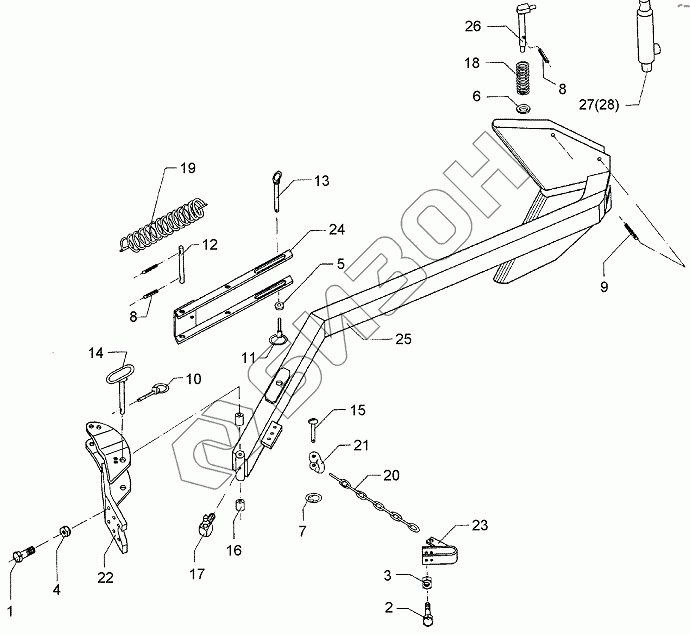

Графический каталог запасных частей к технике: Lemken Vari-Opal 100HX. 622 2586 Attachment arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3870 Bolt
Загрузка ...
2 301 5449 Bolt
Загрузка ...
3 303 1013 Орех
Загрузка ...
4 303 1015 Гайка шестигранная M16 DIN934-8 Zn
Загрузка ...
5 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
6 305 6229 Шайба
Загрузка ...
7 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
8 309 6072 Расширительная втулка
Загрузка ...
9 309 6174 Расширительная втулка
Загрузка ...
10 311 9300 Securing pin
Загрузка ...
11 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
12 313 2019 Pin
Загрузка ...
13 313 8145 Pin with grip
Загрузка ...
14 313 8157 Pin with grip
Загрузка ...
15 315 8006 Rivet
Загрузка ...
16 317 3408 Расширительная втулка
Загрузка ...
17 323 6349 Смазочный ниппель
Загрузка ...
18 329 8289 Весна
Загрузка ...
19 329 8595 Весна
Загрузка ...
20 331 6245 Chain
Загрузка ...
21 331 8380 Shackle
Загрузка ...
22 422 2568 Bracket
Загрузка ...
23 422 2583 Holder for check chain
Загрузка ...
24 422 2588 Rocker arm
Загрузка ...
25 422 9410 Attachment arm
Загрузка ...
26 422 9550 Стопорный штифт
Загрузка ...
27 575 2335 Баран
Загрузка ...
28 575 2328 Hydraulic ram
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
