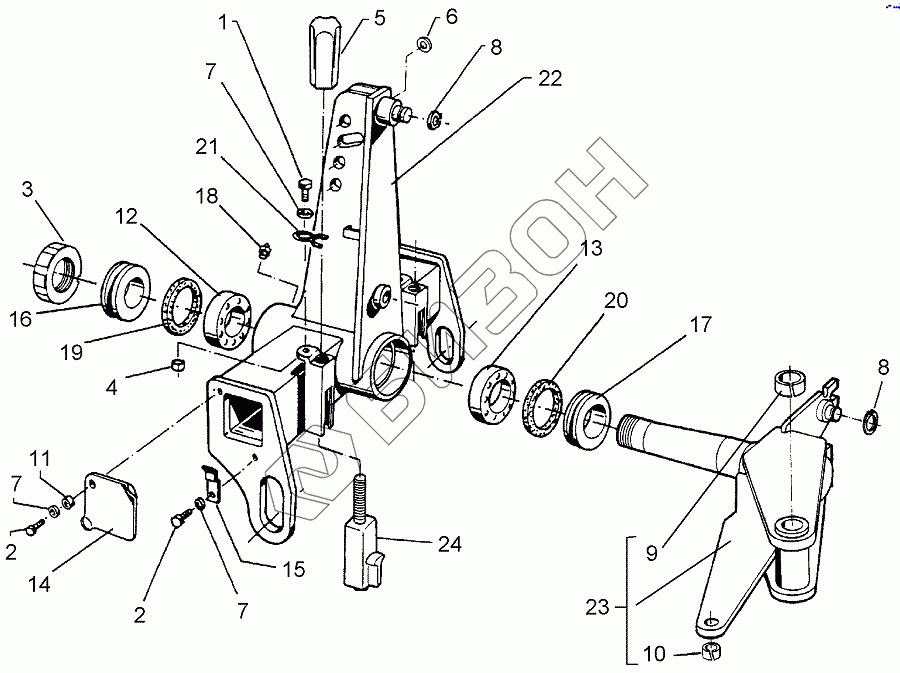

Графический каталог запасных частей к технике: Lemken Vari-Opal 100HX. 633 7186 Turnover mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 7280 Винт
Загрузка ...
2 301 7260 Screw
Загрузка ...
3 303 0343 Рифленая гайка
Загрузка ...
4 303 0932 Самоблокирующаяся гайка
Загрузка ...
5 303 8960 Cap nut
Загрузка ...
6 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
7 305 8694 Шайба
Загрузка ...
8 305 8873 Крепежное кольцо
Загрузка ...
9 317 2015 Расширительная втулка
Загрузка ...
10 317 3408 Расширительная втулка
Загрузка ...
11 317 6710 Tube
Загрузка ...
12 319 9216 Подшипник
Загрузка ...
13 319 9217 Подшипник
Загрузка ...
14 323 0002 Cap
Загрузка ...
15 323 0003 Holder
Загрузка ...
16 323 0032 Шайба для уплотнений
Загрузка ...
17 323 0035 Шайба для уплотнений
Загрузка ...
18 323 6348 Смазочный ниппель
Загрузка ...
19 323 7850 Войлочное кольцо
Загрузка ...
20 323 7852 Войлочное кольцо
Загрузка ...
21 329 8620 Clamp
Загрузка ...
22 433 7315 Headstock
Загрузка ...
23 433 9201 Stop
Загрузка ...
24 533 8072 Axle
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
