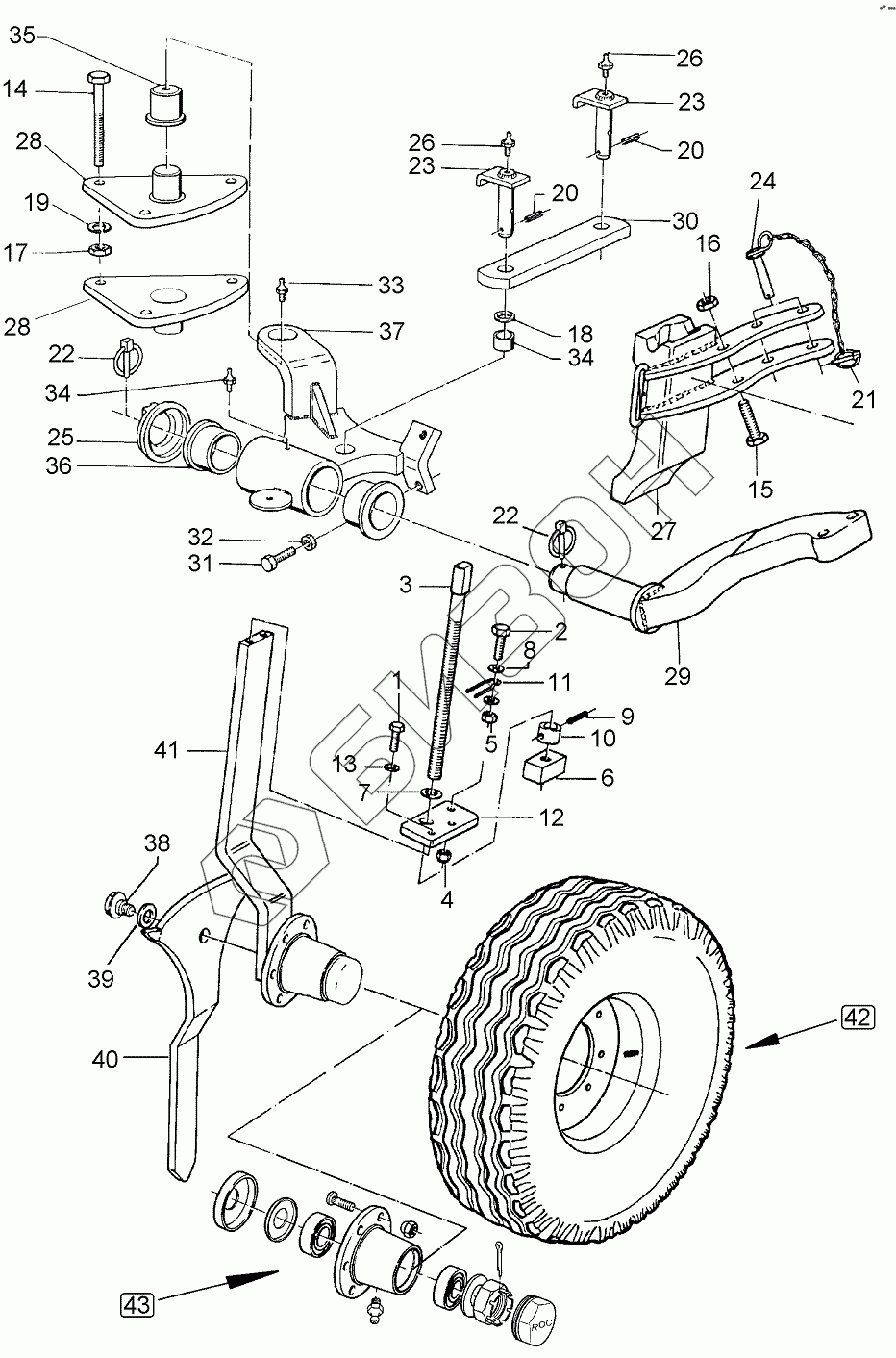

Графический каталог запасных частей к технике: Lemken Vari-Opal 100HX. 649 1274 Uni-wheel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
26
27
28
28
29
30
31
32
34
34
35
36
37
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7380 | Screw |
Загрузка ...
|
|
| 2 | 301 7285 | Screw |
Загрузка ...
|
|
| 3 | 302 7924 | Screw |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 303 1011 | Nut |
Загрузка ...
|
|
| 6 | 303 8644 | Nut for screw |
Загрузка ...
|
|
| 7 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 8 | 305 8694 | Шайба |
Загрузка ...
|
|
| 9 | 309 6940 | Expansion bush |
Загрузка ...
|
|
| 10 | 317 6896 | Tube |
Загрузка ...
|
|
| 11 | 329 8616 | Зажим |
Загрузка ...
|
|
| 12 | 449 1133 | Holder |
Загрузка ...
|
|
| 13 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 14 | 301 3628 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 301 4406 | Bolt |
Загрузка ...
|
|
| 16 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 17 | 303 0992 | Hexagon nut |
Загрузка ...
|
|
| 18 | 305 6273 | Washer |
Загрузка ...
|
|
| 19 | 305 9886 | Spring ring |
Загрузка ...
|
|
| 20 | 309 6054 | Expansion bush |
Загрузка ...
|
|
| 21 | 311 9295 | Securing pin |
Загрузка ...
|
|
| 22 | 311 9302 | Securing pin |
Загрузка ...
|
|
| 23 | 313 8054 | Pin with stop |
Загрузка ...
|
|
| 24 | 313 8148 | Pin with grip |
Загрузка ...
|
|
| 25 | 301 6427 | Hexagon bolt |
Загрузка ...
|
|
| 26 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 27 | 449 9470 | Stalk guiding |
Загрузка ...
|
|
| 28 | 449 1995 | Bearing plate |
Загрузка ...
|
|
| 29 | 449 9880 | Swinging arm |
Загрузка ...
|
|
| 30 | 459 1138 | Clamp plate |
Загрузка ...
|
|
| 31 | 301 5158 | Screw |
Загрузка ...
|
|
| 32 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 34 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 35 | 317 9310 | Flange bushing |
Загрузка ...
|
|
| 36 | 317 9374 | Flange bushing |
Загрузка ...
|
|
| 37 | 449 9502 | Wheel bracket |
Загрузка ...
|
|
| 39 | 305 6276 | Washer |
Загрузка ...
|
|
| 40 | 449 1639 | Tine |
Загрузка ...
|
|
| 41 | 549 1300 | Wheel stalk |
Загрузка ...
|
|
| 42 | 549 8845 | Wheel |
Загрузка ...
|
|
| 43 | 549 8884 | Bearing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
