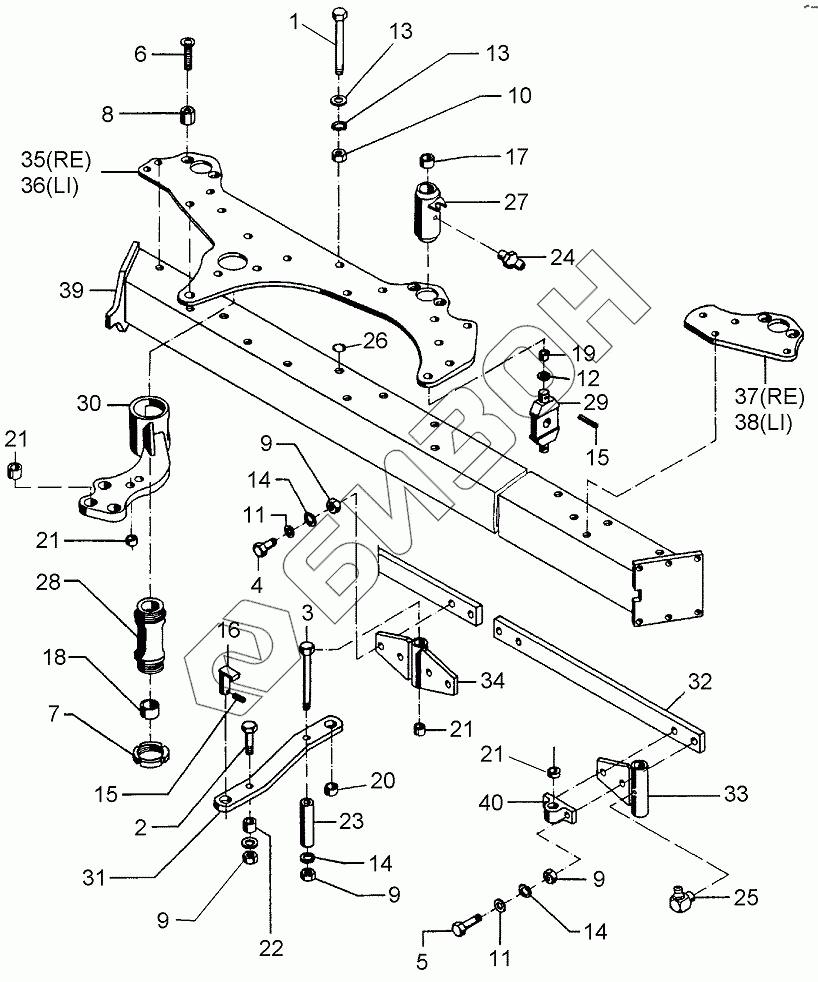

Графический каталог запасных частей к технике: Lemken Vari-Opal 100X. 602 8111 Basic frame
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
12
13
13
15
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3628 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3884 | Bolt |
Загрузка ...
|
|
| 3 | 301 4085 | Bolt |
Загрузка ...
|
|
| 4 | 301 5385 | Болт |
Загрузка ...
|
|
| 5 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 301 6146 | COUNTER SUNK SCR. |
Загрузка ...
|
|
| 7 | 303 0365 | Grooved nut |
Загрузка ...
|
|
| 8 | 303 0988 | Hexagon nut |
Загрузка ...
|
|
| 9 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 10 | 303 0992 | Hexagon nut |
Загрузка ...
|
|
| 11 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 12 | 305 8701 | Washer |
Загрузка ...
|
|
| 13 | 305 9904 | Spring ring |
Загрузка ...
|
|
| 15 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 16 | 313 8052 | Pin with stop |
Загрузка ...
|
|
| 17 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 18 | 317 2015 | Расширительная втулка |
Загрузка ...
|
|
| 19 | 317 3339 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3405 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 22 | 317 6798 | Tube |
Загрузка ...
|
|
| 23 | 317 6855 | Tube |
Загрузка ...
|
|
| 24 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 25 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 26 | 323 8051 | Cap |
Загрузка ...
|
|
| 27 | 402 1273 | Bearing tube |
Загрузка ...
|
|
| 28 | 402 1279 | Bearing tube |
Загрузка ...
|
|
| 29 | 402 1708 | Cross union |
Загрузка ...
|
|
| 30 | 402 1718 | Rocker arm |
Загрузка ...
|
|
| 31 | 402 1747 | Rod |
Загрузка ...
|
|
| 32 | 402 2340 | Rod |
Загрузка ...
|
|
| 33 | 402 2535 | Bearing |
Загрузка ...
|
|
| 34 | 402 2536 | Bearing |
Загрузка ...
|
|
| 35 | 402 2732 | Bearing plate |
Загрузка ...
|
|
| 36 | 402 2733 | Bearing plate |
Загрузка ...
|
|
| 37 | 402 2830 | Bearing plate |
Загрузка ...
|
|
| 38 | 402 2831 | Bearing plate |
Загрузка ...
|
|
| 39 | 402 8111 | Basic frame |
Загрузка ...
|
|
| 40 | 449 9501 | Bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
