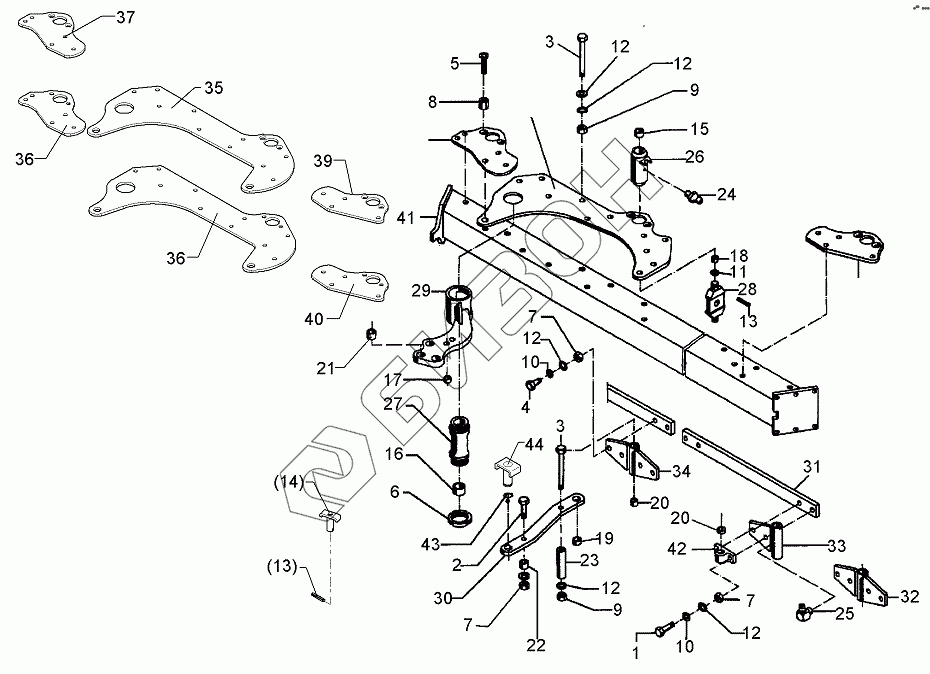

Графический каталог запасных частей к технике: Lemken Vari-Opal 160. 602 8207 Basic frame
1
2
3
3
4
5
6
7
7
7
8
9
9
10
10
11
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3870 | Bolt |
Загрузка ...
|
|
| 2 | 301 3903 | Bolt |
Загрузка ...
|
|
| 3 | 301 4135 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 5409 | Bolt |
Загрузка ...
|
|
| 5 | 301 6152 | Countersunk bolt |
Загрузка ...
|
|
| 6 | 303 0375 | Grooved nut |
Загрузка ...
|
|
| 7 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 8 | 303 0988 | Hexagon nut |
Загрузка ...
|
|
| 9 | 303 0990 | Nut |
Загрузка ...
|
|
| 10 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 11 | 305 6283 | Washer |
Загрузка ...
|
|
| 13 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 14 | 313 8053 | Штырь с упором |
Загрузка ...
|
|
| 15 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 16 | 317 2035 | Expansion bush |
Загрузка ...
|
|
| 17 | 317 3345 | Expansion bush |
Загрузка ...
|
|
| 18 | 317 3348 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 3405 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 21 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 6801 | Tube |
Загрузка ...
|
|
| 23 | 317 6862 | Tube |
Загрузка ...
|
|
| 24 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 25 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 26 | 402 1271 | Bearing tube |
Загрузка ...
|
|
| 27 | 402 1281 | Lagerrohr |
Загрузка ...
|
|
| 28 | 402 1711 | Cross union |
Загрузка ...
|
|
| 29 | 402 1721 | Rocker arm |
Загрузка ...
|
|
| 30 | 402 1753 | Rod |
Загрузка ...
|
|
| 31 | 402 2320 | Rod |
Загрузка ...
|
|
| 32 | 402 2514 | Bearing |
Загрузка ...
|
|
| 33 | 402 2515 | Bearing |
Загрузка ...
|
|
| 34 | 402 2516 | Bearing |
Загрузка ...
|
|
| 35 | 402 2766 | Bearing plate |
Загрузка ...
|
|
| 36 | 402 2767 | Bearing plate |
Загрузка ...
|
|
| 37 | 402 2854 | Bearing plate, front |
Загрузка ...
|
|
| 38 | 402 2855 | Bearing plate, front |
Загрузка ...
|
|
| 39 | 402 2856 | Bearing plate |
Загрузка ...
|
|
| 40 | 402 2857 | Bearing plate |
Загрузка ...
|
|
| 41 | 402 8207 | Basic frame |
Загрузка ...
|
|
| 42 | 449 9497 | Bracket |
Загрузка ...
|
|
| 43 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 44 | 313 8061 | Pin with stop |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
