Графический каталог запасных частей к технике: Lemken Vari-Opal 160. 634 3155 Adjustment centre

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
8
8
9
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
25
26
27
28

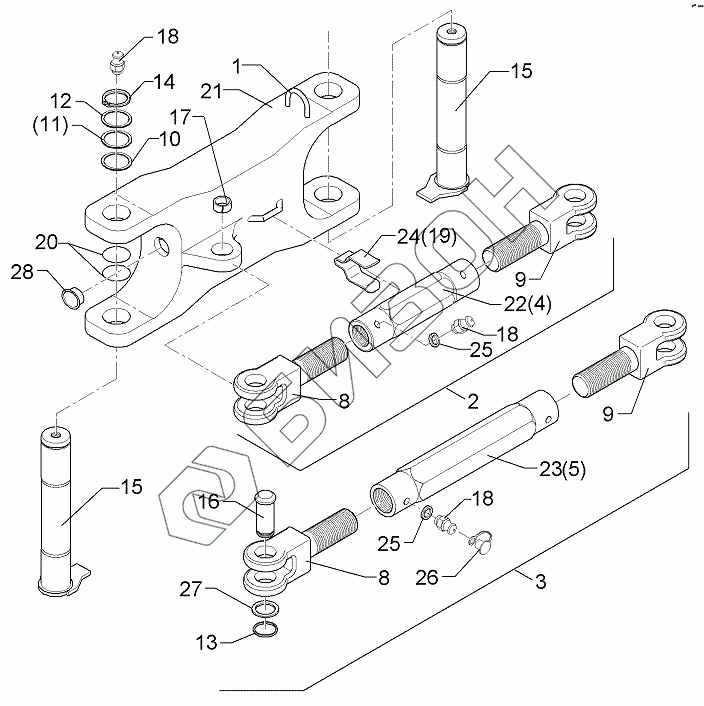

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 215 1588 Clamp
Загрузка ...
2 302 8769 Turnbuckle
Загрузка ...
3 302 8775 Turnbuckle
Загрузка ...
4 302 8930 Threaded sleeve
Загрузка ...
5 302 8935 Threaded sleeve
Загрузка ...
8 302 9010 Forkpiece
Загрузка ...
9 302 9011 Forkpiece
Загрузка ...
10 305 2170 Shim
Загрузка ...
11 305 2175 Shim
Загрузка ...
12 305 2261 Supporting washer
Загрузка ...
13 305 8867 Крепежное кольцо
Загрузка ...
14 305 8882 Securing ring
Загрузка ...
15 313 6034 Pin with stop
Загрузка ...
16 313 7802 Булавка
Загрузка ...
17 317 3417 Expansion bush
Загрузка ...
18 323 6348 Смазочный ниппель
Загрузка ...
19 329 1792 U-образная пружина
Загрузка ...
20 375 1295 O-ring
Загрузка ...
21 434 3155 Link
Загрузка ...
22 302 8790 Threaded sleeve
Загрузка ...
23 302 8792 Threaded sleeve
Загрузка ...
24 329 1793 U-spring
Загрузка ...
25 305 6130 Washer
Загрузка ...
26 323 6401 Cap
Загрузка ...
27 305 2242 Supporting washer
Загрузка ...
28 32310101 Kegelverschluss
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
