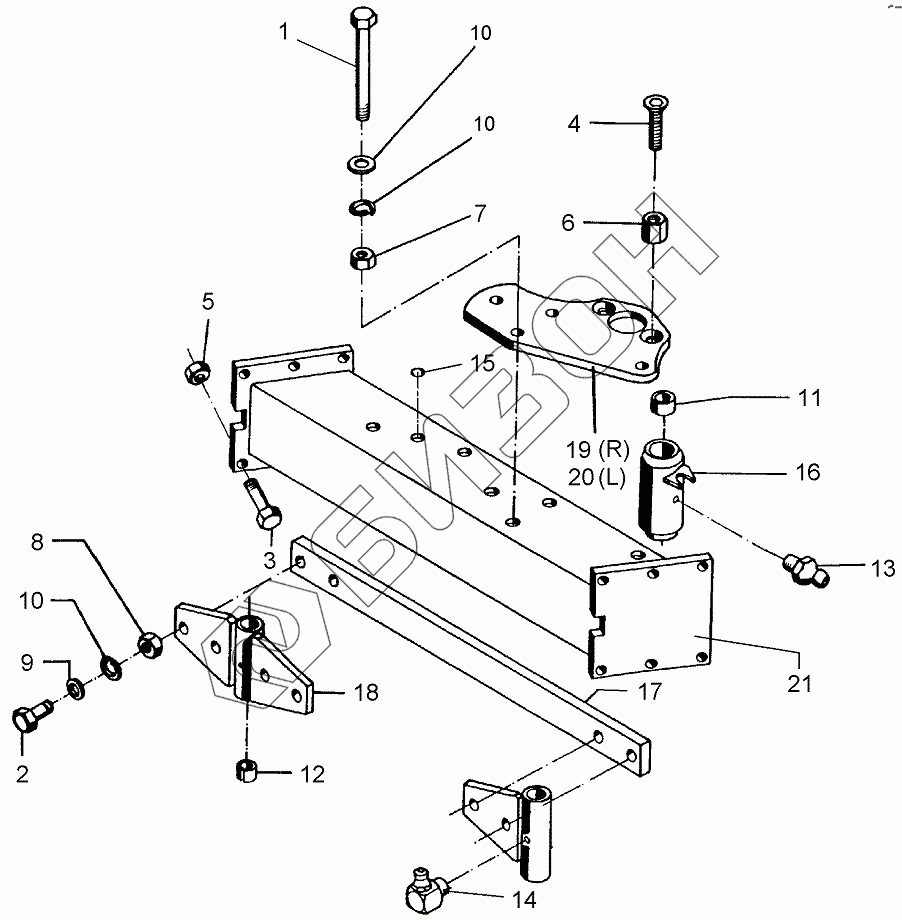

Графический каталог запасных частей к технике: Lemken Vari-Opal X160. 602 8230 Frame extension
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4135 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 5385 | Болт |
Загрузка ...
|
|
| 3 | 301 5409 | Bolt |
Загрузка ...
|
|
| 4 | 301 6152 | Countersunk bolt |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0988 | Hexagon nut |
Загрузка ...
|
|
| 7 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 8 | 303 0990 | Nut |
Загрузка ...
|
|
| 9 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 11 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 13 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 14 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 15 | 323 8050 | Cap |
Загрузка ...
|
|
| 16 | 402 1271 | Bearing tube |
Загрузка ...
|
|
| 17 | 402 2310 | Rod |
Загрузка ...
|
|
| 18 | 402 2514 | Bearing |
Загрузка ...
|
|
| 19 | 402 2856 | Bearing plate |
Загрузка ...
|
|
| 20 | 402 2857 | Bearing plate |
Загрузка ...
|
|
| 21 | 402 8230 | Frame extension |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
