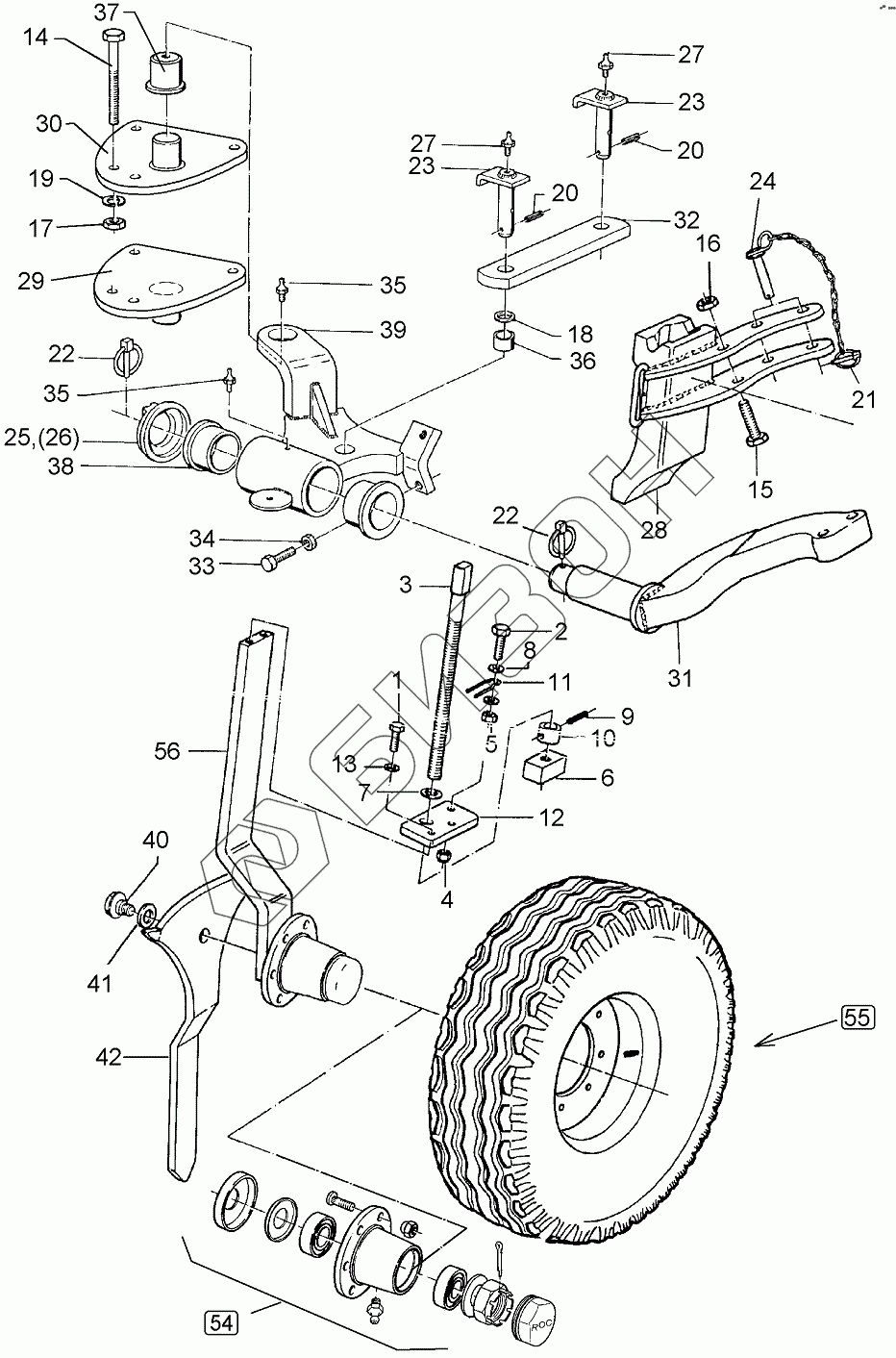

Графический каталог запасных частей к технике: Lemken Vari-Opal X160. 649 1290 Uni-wheel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
36
37
38
39
40
41
42
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7380 | Screw |
Загрузка ...
|
|
| 2 | 301 7285 | Screw |
Загрузка ...
|
|
| 3 | 302 7924 | Screw |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 303 1011 | Nut |
Загрузка ...
|
|
| 6 | 303 8644 | Nut for screw |
Загрузка ...
|
|
| 7 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 8 | 305 8694 | Шайба |
Загрузка ...
|
|
| 9 | 309 6940 | Expansion bush |
Загрузка ...
|
|
| 10 | 317 6896 | Tube |
Загрузка ...
|
|
| 11 | 329 8616 | Зажим |
Загрузка ...
|
|
| 12 | 449 1135 | Holder |
Загрузка ...
|
|
| 13 | 305 9906 | Spring ring |
Загрузка ...
|
|
| 14 | 301 4135 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 301 4668 | Bolt |
Загрузка ...
|
|
| 16 | 303 0937 | Selflocking nut |
Загрузка ...
|
|
| 17 | 303 0990 | Nut |
Загрузка ...
|
|
| 18 | 305 6273 | Washer |
Загрузка ...
|
|
| 19 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 20 | 309 6053 | Расширительная втулка |
Загрузка ...
|
|
| 21 | 311 9295 | Securing pin |
Загрузка ...
|
|
| 22 | 311 9302 | Securing pin |
Загрузка ...
|
|
| 23 | 313 8054 | Pin with stop |
Загрузка ...
|
|
| 24 | 313 8150 | Pin with grip |
Загрузка ...
|
|
| 25 | 317 6907 | Ring |
Загрузка ...
|
|
| 26 | 317 6909 | Ring |
Загрузка ...
|
|
| 27 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 28 | 449 9472 | Stalk guiding |
Загрузка ...
|
|
| 29 | 449 2003 | Bearing plate |
Загрузка ...
|
|
| 30 | 449 2002 | Bearing plate |
Загрузка ...
|
|
| 31 | 449 9881 | Swinging arm |
Загрузка ...
|
|
| 32 | 459 1140 | Clamp plate |
Загрузка ...
|
|
| 33 | 301 5158 | Screw |
Загрузка ...
|
|
| 34 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 36 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 37 | 317 9310 | Flange bushing |
Загрузка ...
|
|
| 38 | 317 9373 | Flange bushing |
Загрузка ...
|
|
| 39 | 449 9505 | Wheel bracket |
Загрузка ...
|
|
| 40 | 301 6427 | Hexagon bolt |
Загрузка ...
|
|
| 41 | 305 6276 | Washer |
Загрузка ...
|
|
| 42 | 449 1640 | Tine |
Загрузка ...
|
|
| 54 | 549 8886 | Bearing |
Загрузка ...
|
|
| 55 | 549 8846 | Wheel |
Загрузка ...
|
|
| 56 | 549 1302 | Wheel stalk |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
