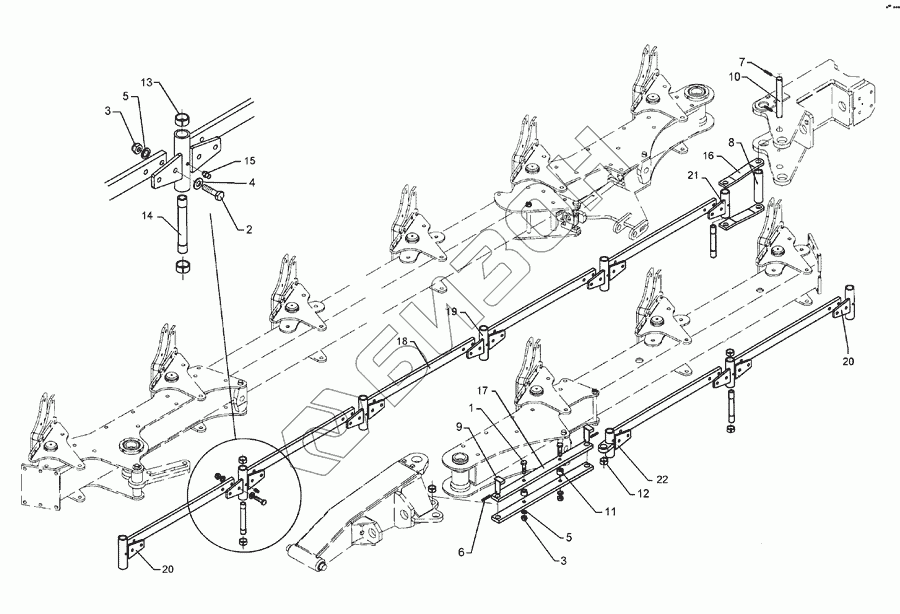

Графический каталог запасных частей к технике: Lemken Vari-Titan 10. Rod Vari-Titan 6+3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3903 Bolt
Загрузка ...
2 301 5389 Bolt
Загрузка ...
3 303 0976 Орех
Загрузка ...
4 305 6143 Washer
Загрузка ...
5 305 9887 Пружинное кольцо
Загрузка ...
6 309 6072 Расширительная втулка
Загрузка ...
7 309 6172 Expansion bush
Загрузка ...
8 317 4422 Tube
Загрузка ...
9 313 3002 Pin with stop
Загрузка ...
10 313 3032 Pin
Загрузка ...
11 317 6801 Tube
Загрузка ...
12 317 3345 Expansion bush
Загрузка ...
13 317 3417 Expansion bush
Загрузка ...
14 317 7301 Bushing
Загрузка ...
15 323 6348 Смазочный ниппель
Загрузка ...
16 402 1516 Rod
Загрузка ...
17 402 1517 Rod
Загрузка ...
18 402 2320 Rod
Загрузка ...
19 402 2711 Bearing
Загрузка ...
20 402 2712 Bearing
Загрузка ...
21 402 2713 Bearing
Загрузка ...
22 402 2715 Bearing
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
