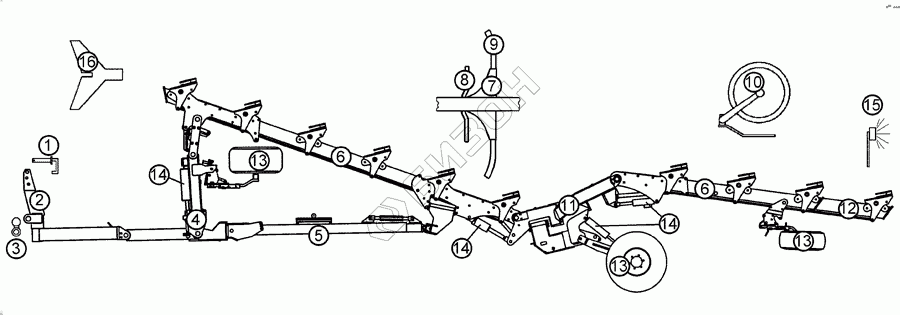

Графический каталог запасных частей к технике: Lemken Vari-Titan 10. Vari-Titan 10
1
2
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
8
8
9
9
10
10
10
10
10
10
11
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7929 | Top link pin with chain |
Загрузка ...
|
|
| 2 | 636 0210 | Headstock |
Загрузка ...
|
|
| 3 | 661 1430 | Lower link connection |
Загрузка ...
|
|
| 4 | 536 7450 | Link |
Загрузка ...
|
|
| 4 | 636 0214 | Turnover mechanism |
Загрузка ...
|
|
| 5 | 302 8775 | Turnbuckle |
Загрузка ...
|
|
| 5 | 321 9130 | Tool set |
Загрузка ...
|
|
| 5 | 605 8070 | Stabilizer |
Загрузка ...
|
|
| 5 | 605 8071 | Stabilizer |
Загрузка ...
|
|
| 5 | 605 8072 | Stabilizer |
Загрузка ...
|
|
| 5 | 629 2807 | Stand |
Загрузка ...
|
|
| 5 | 636 0212 | Stabilizer joint |
Загрузка ...
|
|
| 6 | 605 8011 | Basis frame, front |
Загрузка ...
|
|
| 6 | 605 8015 | Basic frame, rear |
Загрузка ...
|
|
| 6 | 605 8012 | Basis frame, front |
Загрузка ...
|
|
| 6 | 605 8010 | Basis frame, front |
Загрузка ...
|
|
| 6 | 605 1514 | Rod |
Загрузка ...
|
|
| 6 | 605 1513 | Rod |
Загрузка ...
|
|
| 6 | 605 1512 | Rod |
Загрузка ...
|
|
| 7 | 602 2700 | Stalk bracket |
Загрузка ...
|
|
| 7 | 602 2701 | Stalk bracket |
Загрузка ...
|
|
| 8 | 663 8752 | Обезжиренный стебель |
Загрузка ...
|
|
| 8 | 663 8755 | Обезжиренный стебель |
Загрузка ...
|
|
| 8 | 663 8756 | Skim stalk |
Загрузка ...
|
|
| 8 | 663 8757 | Skim stalk |
Загрузка ...
|
|
| 9 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 9 | 699 0956 | Leg |
Загрузка ...
|
|
| 10 | 657 7964 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7963 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7961 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7960 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7959 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7962 | Disc coulter |
Загрузка ...
|
|
| 11 | 650 5740 | Center section |
Загрузка ...
|
|
| 12 | 605 1515 | Rod |
Загрузка ...
|
|
| 12 | 605 6310 | Frame extension |
Загрузка ...
|
|
| 13 | 649 1507 | Uni-wheel |
Загрузка ...
|
|
| 13 | 650 7420 | Running axle |
Загрузка ...
|
|
| 13 | 650 7415 | Swinging depth wheel |
Загрузка ...
|
|
| 13 | 550 8863 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 13 | 550 8860 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 13 | 549 8894 | Bearing |
Загрузка ...
|
|
| 14 | 675 2401 | HY-assembly locking device |
Загрузка ...
|
|
| 14 | 675 2430 | HY-assembly control valve |
Загрузка ...
|
|
| 14 | 675 2422 | Width adjuster |
Загрузка ...
|
|
| 14 | 675 2421 | Width adjuster |
Загрузка ...
|
|
| 14 | 675 2420 | Width adjuster |
Загрузка ...
|
|
| 14 | 675 2412 | HY-assembly depth wheel |
Загрузка ...
|
|
| 14 | 675 2411 | HY-assembly depth wheel |
Загрузка ...
|
|
| 14 | 675 2410 | HY-assembly depth wheel |
Загрузка ...
|
|
| 14 | 675 2402 | HY-assembly locking device |
Загрузка ...
|
|
| 14 | 675 2400 | HY-assembly locking device |
Загрузка ...
|
|
| 14 | 675 2399 | HY-assembly turnover device |
Загрузка ...
|
|
| 17 | 673 6001 | Operator terminal, cpl. |
Загрузка ...
|
|
| 17 | 673 6002 | Housing |
Загрузка ...
|
|
| 17 | 673 6004 | Set of fittings |
Загрузка ...
|
|
| 17 | 673 6006 | Sensory mechanism |
Загрузка ...
|
|
| 17 | 673 6010 | Cable form |
Загрузка ...
|
|
| 17 | 673 6012 | Cable form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
