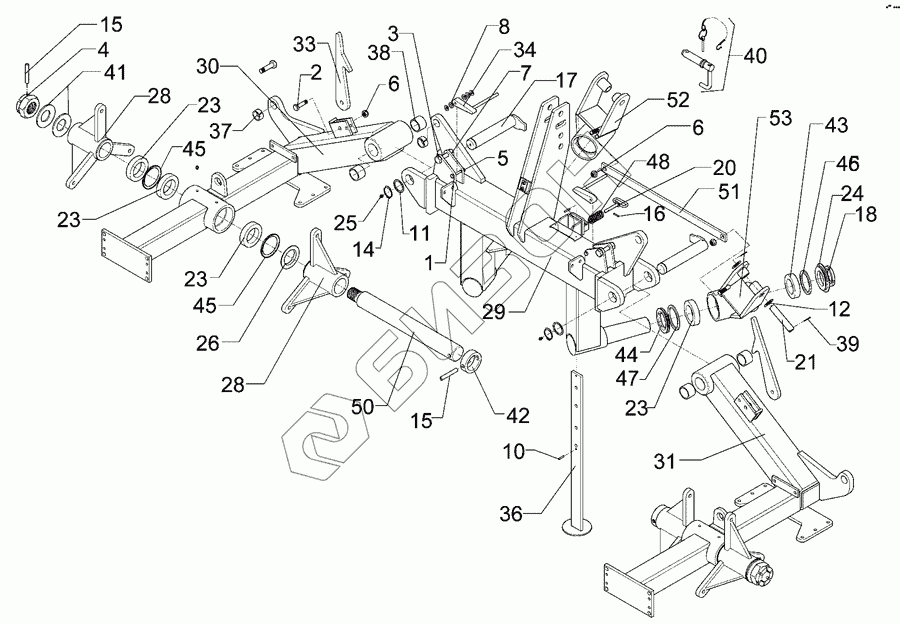

Графический каталог запасных частей к технике: Lemken Variopack 110FEPK700. Basic frame FEP-K 700 B
1
2
3
4
5
6
6
7
8
9
10
11
12
14
15
15
16
17
18
20
21
23
23
23
23
24
25
26
28
28
29
30
31
33
34
36
38
39
40
41
42
43
44
45
45
46
47
48
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3263 | Bolt |
Загрузка ...
|
|
| 2 | 301 3838 | Болт |
Загрузка ...
|
|
| 3 | 301 4349 | Bolt |
Загрузка ...
|
|
| 4 | 303 0258 | Castle nut |
Загрузка ...
|
|
| 5 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 6 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 305 6133 | Washer |
Загрузка ...
|
|
| 9 | 305 2072 | Shim |
Загрузка ...
|
|
| 10 | 309 6051 | Expansion bush |
Загрузка ...
|
|
| 11 | 305 2155 | Клин |
Загрузка ...
|
|
| 12 | 305 6283 | Washer |
Загрузка ...
|
|
| 14 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 309 3338 | Expansion bush |
Загрузка ...
|
|
| 16 | 309 6038 | Expansion bush |
Загрузка ...
|
|
| 17 | 313 5033 | Штырь с упором |
Загрузка ...
|
|
| 18 | 303 0343 | Рифленая гайка |
Загрузка ...
|
|
| 20 | 313 8136 | Pin with grip |
Загрузка ...
|
|
| 21 | 313 8239 | Pin |
Загрузка ...
|
|
| 23 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 24 | 323 0032 | Шайба для уплотнений |
Загрузка ...
|
|
| 25 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 26 | 323 7605 | Felt ring with housing |
Загрузка ...
|
|
| 28 | 421 0688 | Hub |
Загрузка ...
|
|
| 29 | 421 5299 | Center section |
Загрузка ...
|
|
| 30 | 421 5296 | Lateral part |
Загрузка ...
|
|
| 31 | 421 5297 | Lateral part |
Загрузка ...
|
|
| 33 | 421 5305 | Hook |
Загрузка ...
|
|
| 34 | 421 5306 | Lever |
Загрузка ...
|
|
| 36 | 429 2811 | Stand |
Загрузка ...
|
|
| 38 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 39 | 309 6172 | Expansion bush |
Загрузка ...
|
|
| 40 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 41 | 329 6151 | Cup spring |
Загрузка ...
|
|
| 42 | 317 8675 | Adjusting ring |
Загрузка ...
|
|
| 43 | 319 9216 | Подшипник |
Загрузка ...
|
|
| 44 | 323 0035 | Шайба для уплотнений |
Загрузка ...
|
|
| 45 | 323 0214 | Seal washer |
Загрузка ...
|
|
| 46 | 323 7850 | Войлочное кольцо |
Загрузка ...
|
|
| 47 | 323 7852 | Войлочное кольцо |
Загрузка ...
|
|
| 48 | 329 8106 | Spring |
Загрузка ...
|
|
| 50 | 421 0530 | Axle |
Загрузка ...
|
|
| 51 | 421 1595 | Flat steel |
Загрузка ...
|
|
| 52 | 421 5312 | Link |
Загрузка ...
|
|
| 53 | 421 5313 | Lower link connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
