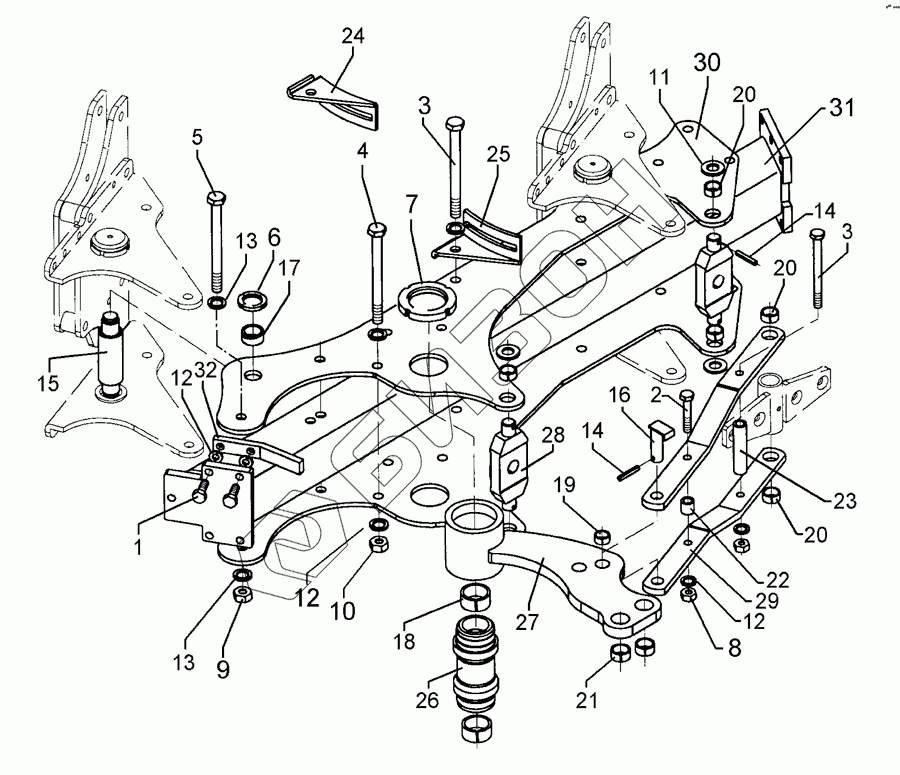

Графический каталог запасных частей к технике: Lemken VariOpal 5. Basic frame VO 5 2-100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3701 Винт
Загрузка ...
2 301 3884 Bolt
Загрузка ...
3 301 4118 Bolt
Загрузка ...
4 301 4119 Bolt
Загрузка ...
5 301 4522 Bolt
Загрузка ...
6 303 0338 Grooved nut
Загрузка ...
7 303 0365 Grooved nut
Загрузка ...
8 303 0976 Орех
Загрузка ...
9 303 0977 Орех
Загрузка ...
10 303 0990 Nut
Загрузка ...
11 305 6283 Washer
Загрузка ...
12 305 9887 Пружинное кольцо
Загрузка ...
13 305 9888 Пружинное кольцо
Загрузка ...
14 309 6072 Расширительная втулка
Загрузка ...
15 313 5550 Pin
Загрузка ...
16 313 8052 Pin with stop
Загрузка ...
17 317 2000 Bush
Загрузка ...
18 317 2015 Расширительная втулка
Загрузка ...
19 317 3339 Expansion bush
Загрузка ...
20 317 3347 Expansion bush
Загрузка ...
21 317 3408 Расширительная втулка
Загрузка ...
22 317 6802 Тюбик
Загрузка ...
23 317 6859 Tube
Загрузка ...
24 321 7200 Holder
Загрузка ...
25 321 7201 Holder
Загрузка ...
26 402 1284 Lagerrohr
Загрузка ...
27 402 1715 Rocker arm
Загрузка ...
28 402 1707 Cross union
Загрузка ...
29 402 1763 Rod
Загрузка ...
30 402 2950 Bearing plate
Загрузка ...
31 402 8295 Basic frame
Загрузка ...
32 402 8299 Stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
