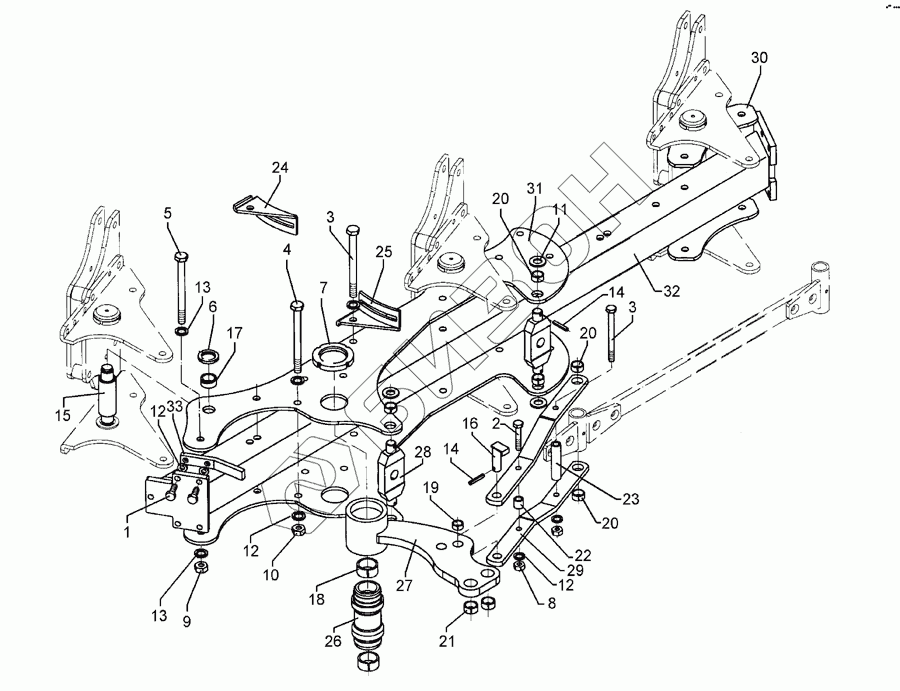

Графический каталог запасных частей к технике: Lemken VariOpal 5. Basic frame VO 5 3-100
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3701 | Винт |
Загрузка ...
|
|
| 2 | 301 3884 | Bolt |
Загрузка ...
|
|
| 3 | 301 4118 | Bolt |
Загрузка ...
|
|
| 4 | 301 4119 | Bolt |
Загрузка ...
|
|
| 5 | 301 4522 | Bolt |
Загрузка ...
|
|
| 6 | 303 0338 | Grooved nut |
Загрузка ...
|
|
| 7 | 303 0365 | Grooved nut |
Загрузка ...
|
|
| 8 | 303 0976 | Орех |
Загрузка ...
|
|
| 9 | 303 0977 | Орех |
Загрузка ...
|
|
| 10 | 303 0990 | Nut |
Загрузка ...
|
|
| 11 | 305 6283 | Washer |
Загрузка ...
|
|
| 12 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 13 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 14 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 15 | 313 5550 | Pin |
Загрузка ...
|
|
| 16 | 313 8052 | Pin with stop |
Загрузка ...
|
|
| 17 | 317 2000 | Bush |
Загрузка ...
|
|
| 18 | 317 2015 | Расширительная втулка |
Загрузка ...
|
|
| 19 | 317 3339 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3347 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 22 | 317 6798 | Tube |
Загрузка ...
|
|
| 23 | 317 6802 | Тюбик |
Загрузка ...
|
|
| 24 | 321 7200 | Holder |
Загрузка ...
|
|
| 25 | 321 7201 | Holder |
Загрузка ...
|
|
| 26 | 402 1284 | Lagerrohr |
Загрузка ...
|
|
| 27 | 402 1715 | Rocker arm |
Загрузка ...
|
|
| 28 | 402 1707 | Cross union |
Загрузка ...
|
|
| 29 | 402 1763 | Rod |
Загрузка ...
|
|
| 30 | 402 2939 | Bearing plate |
Загрузка ...
|
|
| 31 | 402 2950 | Bearing plate |
Загрузка ...
|
|
| 32 | 402 8236 | Basic frame |
Загрузка ...
|
|
| 33 | 402 8299 | Stop |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
