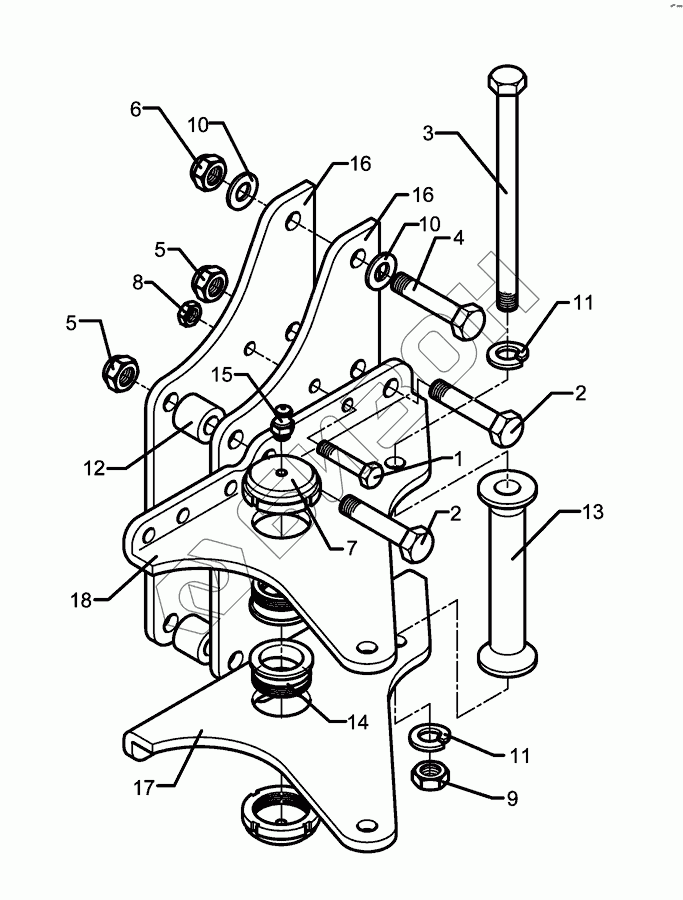

Графический каталог запасных частей к технике: Lemken VariOpal 5. Stalk bracket Vari-Opal 5/6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3407 Bolt
Загрузка ...
2 301 3920 Bolt
Загрузка ...
3 301 4539 Болт
Загрузка ...
4 301 4370 Болт
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
7 303 0349 Grooved nut
Загрузка ...
8 303 0972 Орех
Загрузка ...
9 303 0977 Орех
Загрузка ...
10 305 6164 Шайба
Загрузка ...
11 305 9888 Пружинное кольцо
Загрузка ...
12 317 7502 Bush
Загрузка ...
13 317 7516 Втулка
Загрузка ...
14 317 9376 Flange bushing
Загрузка ...
15 323 6348 Смазочный ниппель
Загрузка ...
16 402 2543 Stalk plate
Загрузка ...
17 402 2660 Adjusting bracket
Загрузка ...
18 402 2661 Adjusting bracket
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
