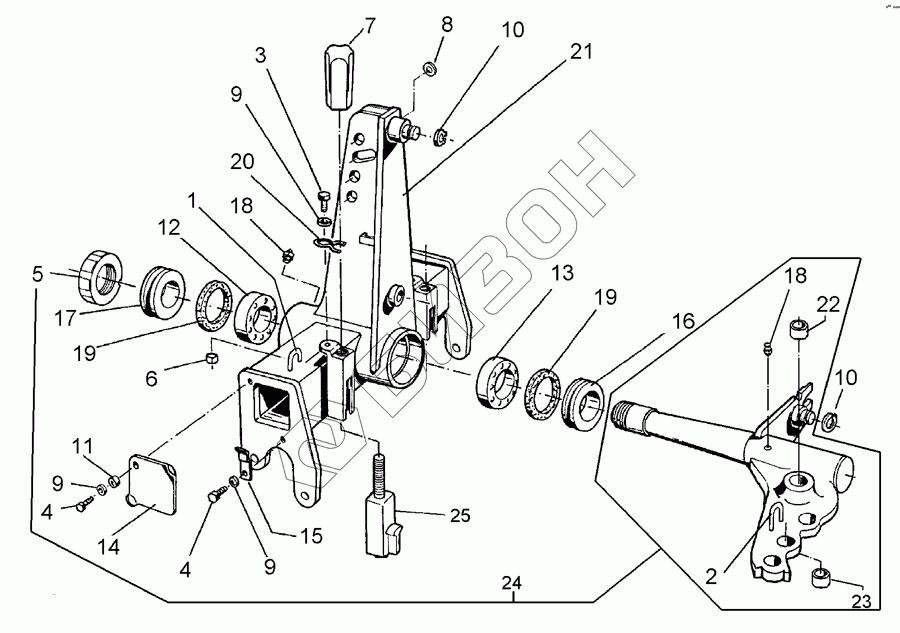

Графический каталог запасных частей к технике: Lemken VariOpal 5. Turnover mechanism E90-L
1
2
3
4
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 215 1588 | Clamp |
Загрузка ...
|
|
| 2 | 215 1656 | Clamp |
Загрузка ...
|
|
| 3 | 301 5001 | Screw |
Загрузка ...
|
|
| 4 | 301 7260 | Screw |
Загрузка ...
|
|
| 5 | 303 0342 | Рифленая гайка |
Загрузка ...
|
|
| 6 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 303 8960 | Cap nut |
Загрузка ...
|
|
| 8 | 305 6273 | Washer |
Загрузка ...
|
|
| 9 | 305 8694 | Шайба |
Загрузка ...
|
|
| 10 | 305 8873 | Крепежное кольцо |
Загрузка ...
|
|
| 11 | 317 6710 | Tube |
Загрузка ...
|
|
| 12 | 319 9094 | Подшипник |
Загрузка ...
|
|
| 13 | 319 9104 | Подшипник |
Загрузка ...
|
|
| 14 | 323 0002 | Cap |
Загрузка ...
|
|
| 15 | 323 0003 | Holder |
Загрузка ...
|
|
| 16 | 323 0039 | Seal washer |
Загрузка ...
|
|
| 17 | 323 0040 | Шайба для уплотнений |
Загрузка ...
|
|
| 18 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 19 | 323 7944 | Войлочное кольцо |
Загрузка ...
|
|
| 20 | 329 8620 | Clamp |
Загрузка ...
|
|
| 21 | 433 7503 | Headstock |
Загрузка ...
|
|
| 22 | 317 2015 | Расширительная втулка |
Загрузка ...
|
|
| 23 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 24 | 533 8106 | Axle |
Загрузка ...
|
|
| 25 | 433 9201 | Stop |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
