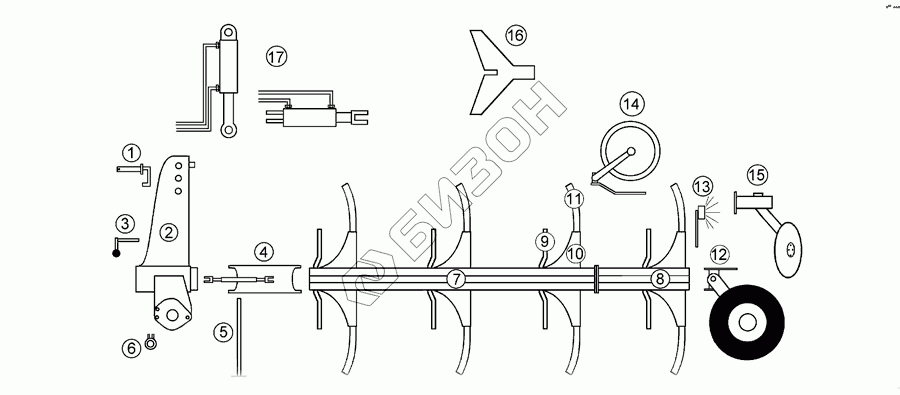

Графический каталог запасных частей к технике: Lemken VariOpal 5. Vari-Opal 5
1
1
2
2
2
3
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
15
16
16
16
17
17
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 321 9120 | Tool set |
Загрузка ...
|
|
| 2 | 633 7500 | Turnover mechanism |
Загрузка ...
|
|
| 2 | 633 7501 | Turnover mechanism |
Загрузка ...
|
|
| 3 | 633 7428 | Locking device |
Загрузка ...
|
|
| 4 | 634 1638 | Width adjuster |
Загрузка ...
|
|
| 4 | 634 3140 | Adjustment centre |
Загрузка ...
|
|
| 5 | 629 2508 | Stand |
Загрузка ...
|
|
| 6 | 661 1387 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1406 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1405 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1402 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1401 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1388 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1386 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1385 | Lower link connection |
Загрузка ...
|
|
| 7 | 605 1585 | Rod |
Загрузка ...
|
|
| 7 | 605 1586 | Rod |
Загрузка ...
|
|
| 7 | 605 1582 | Rod |
Загрузка ...
|
|
| 7 | 605 1581 | Rod |
Загрузка ...
|
|
| 7 | 605 1580 | Rod |
Загрузка ...
|
|
| 7 | 602 8691 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8690 | Basic frame |
Загрузка ...
|
|
| 7 | 321 9244 | Pointer |
Загрузка ...
|
|
| 7 | 321 9245 | Pointer |
Загрузка ...
|
|
| 7 | 602 8692 | Basic frame |
Загрузка ...
|
|
| 8 | 602 8694 | Frame extension |
Загрузка ...
|
|
| 8 | 602 8695 | Frame extension |
Загрузка ...
|
|
| 8 | 605 1583 | Rod |
Загрузка ...
|
|
| 8 | 605 1587 | Rod |
Загрузка ...
|
|
| 9 | 663 8750 | Обезжиренный стебель |
Загрузка ...
|
|
| 9 | 663 8752 | Обезжиренный стебель |
Загрузка ...
|
|
| 9 | 663 8781 | Skim stalk |
Загрузка ...
|
|
| 9 | 663 8783 | Skim stalk |
Загрузка ...
|
|
| 10 | 602 2721 | Stalk bracket |
Загрузка ...
|
|
| 10 | 602 2720 | Stalk bracket |
Загрузка ...
|
|
| 11 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 11 | 699 0959 | Leg |
Загрузка ...
|
|
| 12 | 548 4248 | Depth wheel |
Загрузка ...
|
|
| 12 | 649 1545 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1544 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1543 | Uni-wheel |
Загрузка ...
|
|
| 12 | 648 4266 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4265 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4247 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4245 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4207 | Depth wheel |
Загрузка ...
|
|
| 12 | 550 8864 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 550 8863 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 549 8894 | Bearing |
Загрузка ...
|
|
| 12 | 549 8893 | Bearing |
Загрузка ...
|
|
| 12 | 549 8863 | Wheel 5/150 |
Загрузка ...
|
|
| 12 | 549 8859 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 12 | 549 8849 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 12 | 549 1517 | Uni-wheel |
Загрузка ...
|
|
| 12 | 549 1516 | Uni-wheel |
Загрузка ...
|
|
| 12 | 548 4263 | Depth wheel |
Загрузка ...
|
|
| 12 | 548 4262 | Depth wheel |
Загрузка ...
|
|
| 12 | 550 8862 | Wheel 5/94/140 M14 |
Загрузка ...
|
|
| 13 | 670 1151 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 1200 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 2012 | Осветительное оборудование с досками |
Загрузка ...
|
|
| 14 | 657 7938 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7951 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7950 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7937 | Disc coulter |
Загрузка ...
|
|
| 15 | 642 6809 | Headland attachment disc |
Загрузка ...
|
|
| 16 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 16 | 622 2662 | Bracket |
Загрузка ...
|
|
| 16 | 622 2684 | Check chain for attachment arm |
Загрузка ...
|
|
| 17 | 675 1340 | HY-assembly attachment arm |
Загрузка ...
|
|
| 17 | 675 1346 | HY-assembly attachment arm |
Загрузка ...
|
|
| 17 | 675 3566 | HY-width adjuster Memory-VUP |
Загрузка ...
|
|
| 17 | 675 3568 | Width adjuster |
Загрузка ...
|
|
| 17 | 675 3634 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3639 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3655 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3656 | HY-turnover device |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
