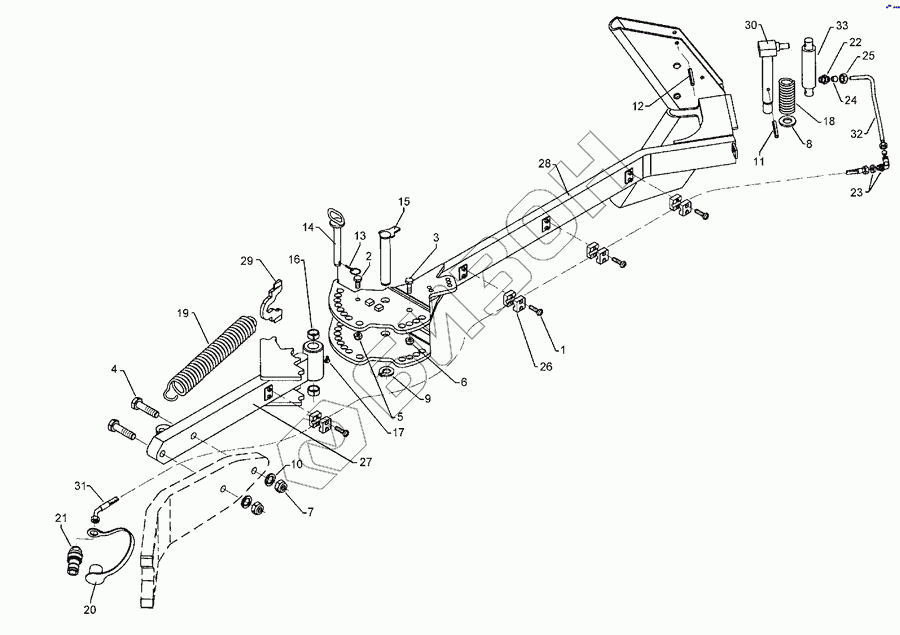

Графический каталог запасных частей к технике: Lemken VariOpal 7. Attachment arm E2V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 2 | 301 3313 | Винт |
Загрузка ...
|
|
| 3 | 301 3701 | Винт |
Загрузка ...
|
|
| 4 | 301 4407 | Болт |
Загрузка ...
|
|
| 5 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 8 | 305 6229 | Шайба |
Загрузка ...
|
|
| 9 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 10 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 11 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 309 6174 | Расширительная втулка |
Загрузка ...
|
|
| 13 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 14 | 313 2020 | Штифт с рукояткой |
Загрузка ...
|
|
| 15 | 313 2538 | Штырь с упором |
Загрузка ...
|
|
| 16 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 17 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 18 | 329 8289 | Весна |
Загрузка ...
|
|
| 19 | 329 8595 | Весна |
Загрузка ...
|
|
| 20 | 375 2164 | Шапка |
Загрузка ...
|
|
| 21 | 375 2716 | SVK-разъем |
Загрузка ...
|
|
| 22 | 375 3990 | Сосок |
Загрузка ...
|
|
| 23 | 375 4390 | Угловое объединение |
Загрузка ...
|
|
| 24 | 375 5100 | Режущее кольцо |
Загрузка ...
|
|
| 25 | 375 5300 | Соединительная гайка |
Загрузка ...
|
|
| 26 | 375 9961 | Зажим |
Загрузка ...
|
|
| 27 | 422 9514 | Поддерживающая рука |
Загрузка ...
|
|
| 28 | 422 9515 | Крючковая рука |
Загрузка ...
|
|
| 29 | 422 9516 | Рычаг |
Загрузка ...
|
|
| 30 | 422 9550 | Стопорный штифт |
Загрузка ...
|
|
| 31 | 475 2677 | Шланг высокого давления |
Загрузка ...
|
|
| 32 | 475 9668 | Тюбик |
Загрузка ...
|
|
| 33 | 575 2335 | Баран |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
