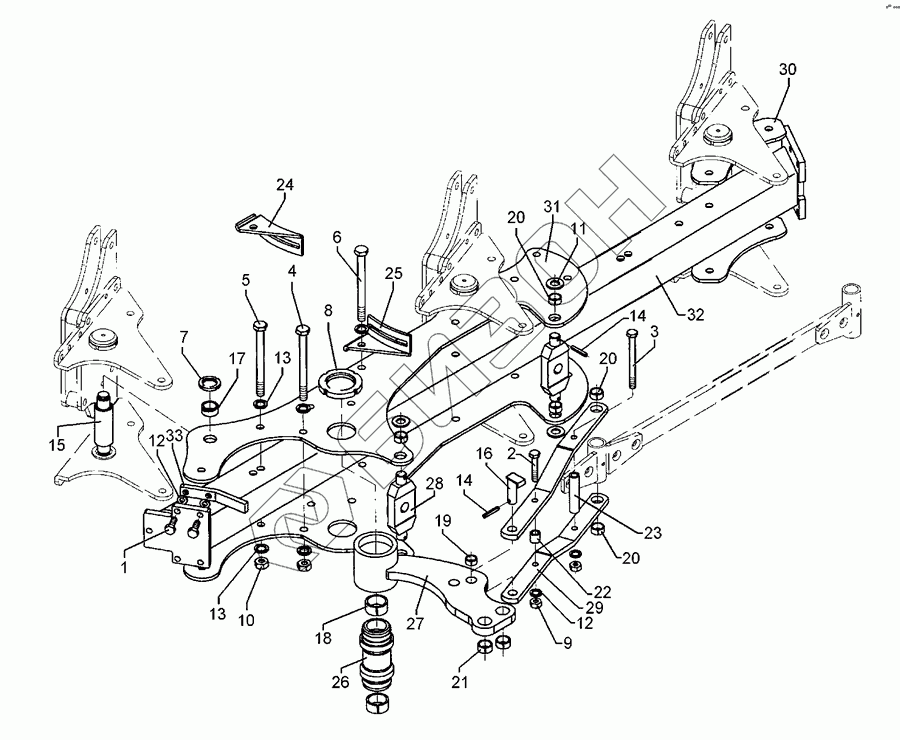

Графический каталог запасных частей к технике: Lemken VariOpal 7. Basic frame VO 7 3-100
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3701 | Винт |
Загрузка ...
|
|
| 2 | 301 3903 | Bolt |
Загрузка ...
|
|
| 3 | 301 4117 | Bolt |
Загрузка ...
|
|
| 4 | 301 4522 | Bolt |
Загрузка ...
|
|
| 5 | 301 4523 | Bolt |
Загрузка ...
|
|
| 6 | 301 4538 | Bolt |
Загрузка ...
|
|
| 7 | 303 0338 | Grooved nut |
Загрузка ...
|
|
| 8 | 303 0341 | Grooved nut |
Загрузка ...
|
|
| 9 | 303 0976 | Орех |
Загрузка ...
|
|
| 10 | 303 0977 | Орех |
Загрузка ...
|
|
| 11 | 305 6283 | Washer |
Загрузка ...
|
|
| 12 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 13 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 14 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 15 | 313 5560 | Pin |
Загрузка ...
|
|
| 16 | 313 8052 | Pin with stop |
Загрузка ...
|
|
| 17 | 317 2000 | Bush |
Загрузка ...
|
|
| 18 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 3345 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3337 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 6801 | Tube |
Загрузка ...
|
|
| 23 | 317 6859 | Tube |
Загрузка ...
|
|
| 24 | 321 7200 | Holder |
Загрузка ...
|
|
| 25 | 321 7201 | Holder |
Загрузка ...
|
|
| 26 | 402 1282 | Lagerrohr |
Загрузка ...
|
|
| 27 | 402 1660 | Rocker arm |
Загрузка ...
|
|
| 28 | 402 1709 | Cross union |
Загрузка ...
|
|
| 29 | 402 1765 | Rod |
Загрузка ...
|
|
| 30 | 402 2940 | Bearing plate |
Загрузка ...
|
|
| 31 | 402 2960 | Bearing plate |
Загрузка ...
|
|
| 32 | 402 8240 | Basic frame |
Загрузка ...
|
|
| 33 | 402 8300 | Stop |
Загрузка ...
|
|
| 34 | 323 8071 | Шапка |
Загрузка ...
|
