Графический каталог запасных частей к технике: Lemken VariOpal 7. Lower link connection E68FH L3 Z3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18

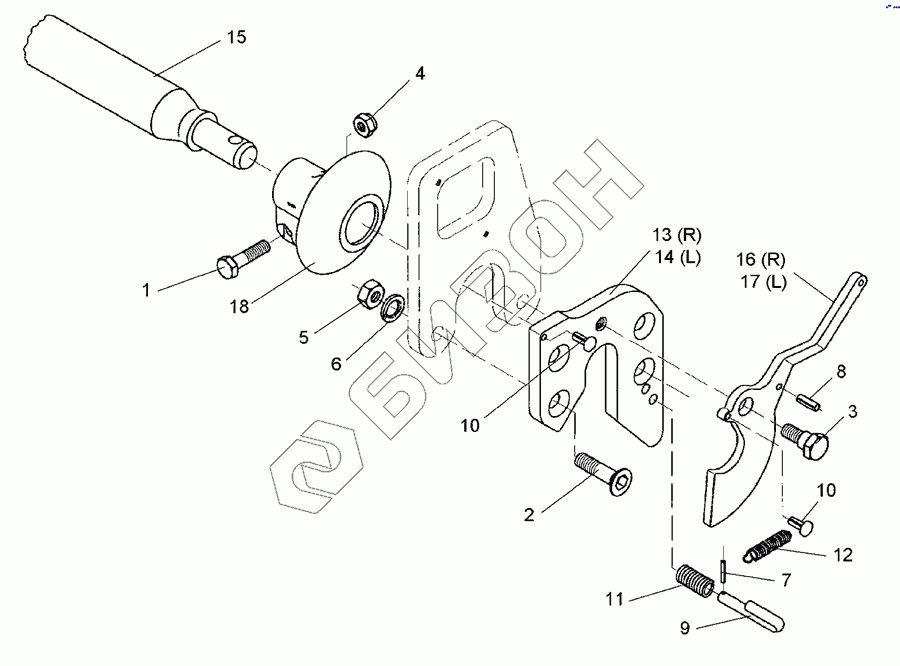

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3867 Болт
Загрузка ...
2 301 5744 Countersunk bolt
Загрузка ...
3 301 6425 Bolt
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0978 Гайка шестигранная M20 DIN934-8 Zn
Загрузка ...
6 305 9888 Пружинное кольцо
Загрузка ...
7 309 6038 Expansion bush
Загрузка ...
8 309 6940 Expansion bush
Загрузка ...
9 313 8645 Pin
Загрузка ...
10 315 9710 Rivet
Загрузка ...
11 329 8106 Spring
Загрузка ...
12 329 8495 Spring
Загрузка ...
13 461 6080 Plate for drawbar
Загрузка ...
14 461 6081 Plate for drawbar
Загрузка ...
15 461 7925 Drawbar
Загрузка ...
16 461 8184 Hook
Загрузка ...
17 461 8185 Hook
Загрузка ...
18 461 9891 Stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
