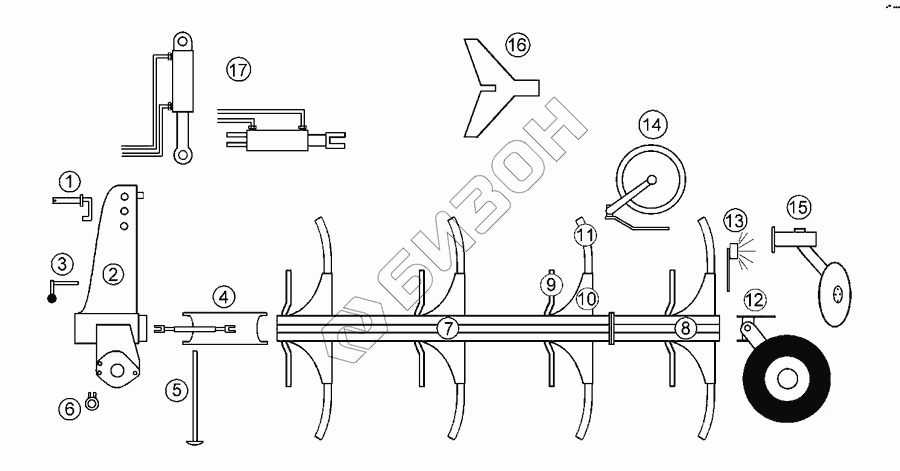

Графический каталог запасных частей к технике: Lemken VariOpal 7. Vari-Opal 7
1
1
2
2
2
3
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
15
16
16
16
17
17
17
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 633 7505 | Turnover mechanism |
Загрузка ...
|
|
| 2 | 633 7507 | Turnover mechanism |
Загрузка ...
|
|
| 2 | 321 9120 | Tool set |
Загрузка ...
|
|
| 3 | 633 7431 | Locking device |
Загрузка ...
|
|
| 4 | 634 1640 | Width adjuster |
Загрузка ...
|
|
| 4 | 634 3150 | Adjustment centre |
Загрузка ...
|
|
| 5 | 629 2510 | Stand |
Загрузка ...
|
|
| 6 | 661 1401 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1406 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1405 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1402 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1388 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1387 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1386 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1385 | Lower link connection |
Загрузка ...
|
|
| 7 | 602 8703 | Basic frame |
Загрузка ...
|
|
| 7 | 605 1620 | Rod |
Загрузка ...
|
|
| 7 | 605 1619 | Rod |
Загрузка ...
|
|
| 7 | 605 1616 | Rod |
Загрузка ...
|
|
| 7 | 605 1615 | Rod |
Загрузка ...
|
|
| 7 | 605 1605 | Rod |
Загрузка ...
|
|
| 7 | 605 1604 | Rod |
Загрузка ...
|
|
| 7 | 605 1601 | Rod |
Загрузка ...
|
|
| 7 | 602 8704 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8702 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8701 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8700 | Basic frame |
Загрузка ...
|
|
| 7 | 321 9251 | Pointer |
Загрузка ...
|
|
| 7 | 321 9250 | Pointer |
Загрузка ...
|
|
| 7 | 605 1600 | Rod |
Загрузка ...
|
|
| 8 | 605 1608 | Rod |
Загрузка ...
|
|
| 8 | 605 1624 | Rod |
Загрузка ...
|
|
| 8 | 605 1623 | Rod |
Загрузка ...
|
|
| 8 | 605 1609 | Rod |
Загрузка ...
|
|
| 8 | 602 8706 | Frame extension |
Загрузка ...
|
|
| 8 | 602 8705 | Frame extension |
Загрузка ...
|
|
| 9 | 663 8750 | Обезжиренный стебель |
Загрузка ...
|
|
| 9 | 663 8752 | Обезжиренный стебель |
Загрузка ...
|
|
| 9 | 663 8781 | Skim stalk |
Загрузка ...
|
|
| 9 | 663 8783 | Skim stalk |
Загрузка ...
|
|
| 10 | 602 2716 | Stalk bracket |
Загрузка ...
|
|
| 10 | 602 2715 | Stalk bracket |
Загрузка ...
|
|
| 11 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 11 | 699 0955 | Leg |
Загрузка ...
|
|
| 12 | 649 1554 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1558 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1551 | Uni-wheel |
Загрузка ...
|
|
| 12 | 648 4269 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4267 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4253 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4250 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4208 | Depth wheel |
Загрузка ...
|
|
| 12 | 550 8864 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 550 8863 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 550 8858 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 549 8894 | Bearing |
Загрузка ...
|
|
| 12 | 549 8893 | Bearing |
Загрузка ...
|
|
| 12 | 549 8859 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 12 | 549 8849 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 12 | 549 1521 | Uni-wheel |
Загрузка ...
|
|
| 12 | 549 1520 | Uni-wheel |
Загрузка ...
|
|
| 12 | 548 4264 | Depth wheel |
Загрузка ...
|
|
| 12 | 548 4250 | Depth wheel |
Загрузка ...
|
|
| 12 | 550 8862 | Wheel 5/94/140 M14 |
Загрузка ...
|
|
| 13 | 670 1151 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 1200 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 2012 | Осветительное оборудование с досками |
Загрузка ...
|
|
| 14 | 657 7950 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7951 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7938 | Disc coulter |
Загрузка ...
|
|
| 14 | 657 7937 | Disc coulter |
Загрузка ...
|
|
| 15 | 642 6810 | Headland attachment disc |
Загрузка ...
|
|
| 16 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 16 | 622 2664 | Bracket |
Загрузка ...
|
|
| 16 | 622 2686 | Check chain for attachment arm |
Загрузка ...
|
|
| 17 | 675 1340 | HY-assembly attachment arm |
Загрузка ...
|
|
| 17 | 675 1346 | HY-assembly attachment arm |
Загрузка ...
|
|
| 17 | 675 3577 | HY-width adjuster Memory-VUP |
Загрузка ...
|
|
| 17 | 675 3578 | Width adjuster |
Загрузка ...
|
|
| 17 | 675 3635 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3639 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3641 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3655 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3656 | HY-turnover device |
Загрузка ...
|
