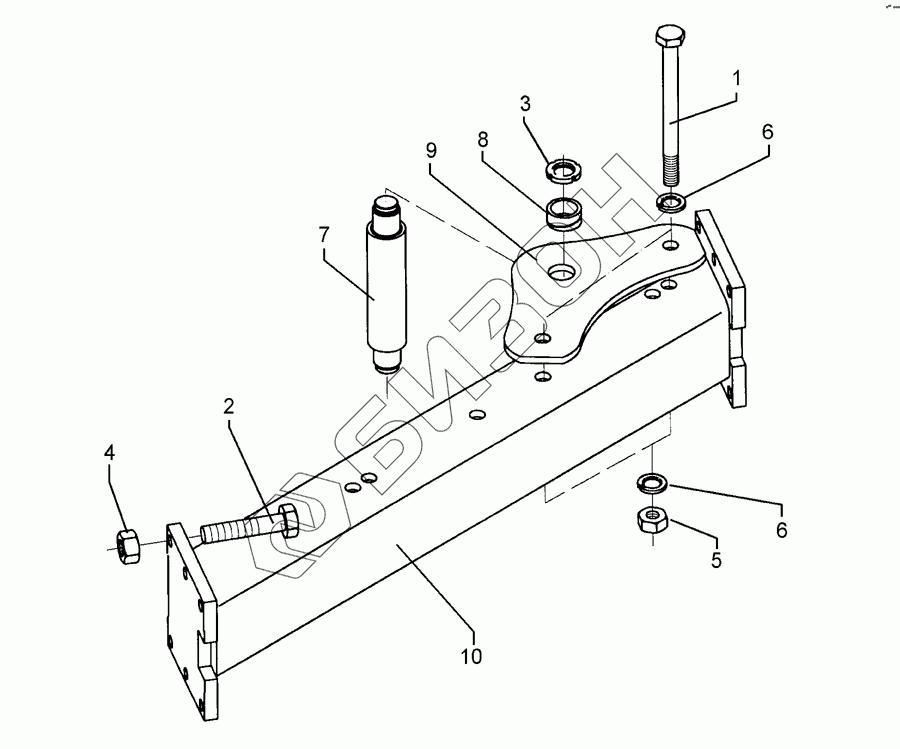

Графический каталог запасных частей к технике: Lemken VariOpal 7X. Frame extension VO 7-90

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4523 Bolt
Загрузка ...
2 301 5389 Bolt
Загрузка ...
3 303 0338 Grooved nut
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0977 Орех
Загрузка ...
6 305 9888 Пружинное кольцо
Загрузка ...
7 313 5560 Pin
Загрузка ...
8 317 2000 Bush
Загрузка ...
9 402 2940 Bearing plate
Загрузка ...
10 402 8245 Frame extension
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
