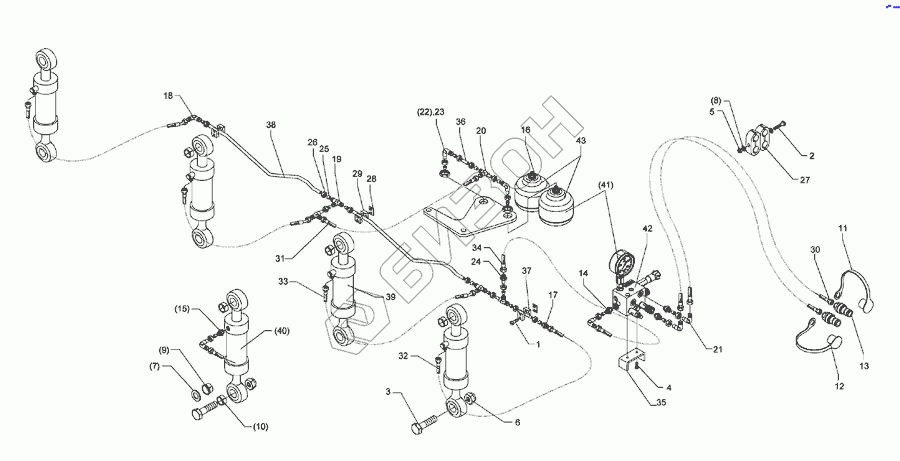

Графический каталог запасных частей к технике: Lemken VariOpal 7X. Hydraulic assembly X-HY 3SG-900
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 2 | 301 0312 | Flatheaded bolt |
Загрузка ...
|
|
| 3 | 301 4608 | Bolt |
Загрузка ...
|
|
| 4 | 301 7260 | Screw |
Загрузка ...
|
|
| 5 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 305 6164 | Шайба |
Загрузка ...
|
|
| 8 | 305 8571 | Шайба |
Загрузка ...
|
|
| 9 | 317 9520 | Flange bushing |
Загрузка ...
|
|
| 10 | 317 9521 | Bush |
Загрузка ...
|
|
| 11 | 375 2121 | Cap |
Загрузка ...
|
|
| 12 | 375 2122 | Cap, black |
Загрузка ...
|
|
| 13 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 14 | 375 4020 | Nipple |
Загрузка ...
|
|
| 15 | 375 4029 | Nipple |
Загрузка ...
|
|
| 16 | 375 4040 | Nipple |
Загрузка ...
|
|
| 17 | 375 4120 | Nipple |
Загрузка ...
|
|
| 18 | 375 4220 | Angle union |
Загрузка ...
|
|
| 19 | 375 4484 | T-union |
Загрузка ...
|
|
| 20 | 375 4494 | T-adjustable T-union |
Загрузка ...
|
|
| 21 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 22 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 23 | 375 4553 | L-adjustable T-union |
Загрузка ...
|
|
| 24 | 375 4653 | Reduction joint |
Загрузка ...
|
|
| 25 | 375 5120 | Cutting ring |
Загрузка ...
|
|
| 26 | 375 5320 | Union nut |
Загрузка ...
|
|
| 27 | 375 9850 | Clamp |
Загрузка ...
|
|
| 28 | 375 9950 | Weld on plate |
Загрузка ...
|
|
| 29 | 375 9961 | Зажим |
Загрузка ...
|
|
| 30 | 475 2630 | High-pressure hose |
Загрузка ...
|
|
| 31 | 475 2683 | High-pressure hose |
Загрузка ...
|
|
| 32 | 475 3010 | High-pressure hose |
Загрузка ...
|
|
| 33 | 475 3011 | High-pressure hose |
Загрузка ...
|
|
| 34 | 475 3012 | High-pressure hose |
Загрузка ...
|
|
| 35 | 475 4373 | Holder |
Загрузка ...
|
|
| 37 | 475 9970 | Tube |
Загрузка ...
|
|
| 38 | 475 9972 | Tube |
Загрузка ...
|
|
| 39 | 575 2523 | Hydraulic ram |
Загрузка ...
|
|
| 40 | 575 2524 | Hydraulic ram |
Загрузка ...
|
|
| 42 | 575 9041 | Block for HydriX |
Загрузка ...
|
|
| 43 | 575 9042 | Block for HydriX |
Загрузка ...
|
|
| 44 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
