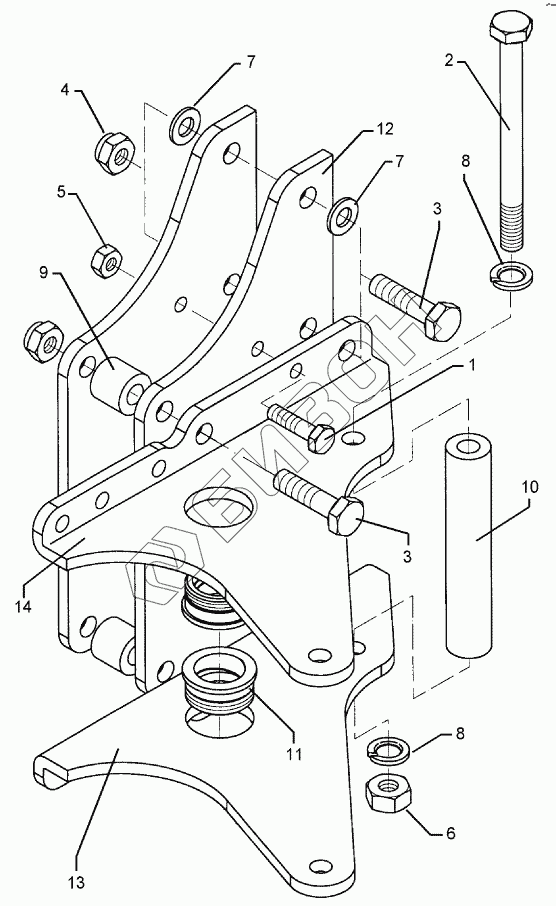

Графический каталог запасных частей к технике: Lemken VariOpal 8. Stalk bracket Vari-Opal 8 Sech

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3424 Болт
Загрузка ...
2 301 4543 Bolt
Загрузка ...
3 301 4370 Болт
Загрузка ...
4 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
5 303 0972 Орех
Загрузка ...
6 303 0977 Орех
Загрузка ...
7 305 6164 Шайба
Загрузка ...
8 305 9888 Пружинное кольцо
Загрузка ...
9 317 6944 Тюбик
Загрузка ...
10 317 7518 Bushing
Загрузка ...
11 317 9376 Flange bushing
Загрузка ...
12 402 2570 Пластина стебля
Загрузка ...
13 402 2670 Adjusting bracket
Загрузка ...
14 402 2671 Adjusting bracket
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
