Графический каталог запасных частей к технике: Lemken VariOpal 8X. Adjustment centre E-60/1031 OF

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
6
6
7
8
8
8
8
9
9
11
11
11
11
12
12
13
13
14
17
18
19
19
20
21
22

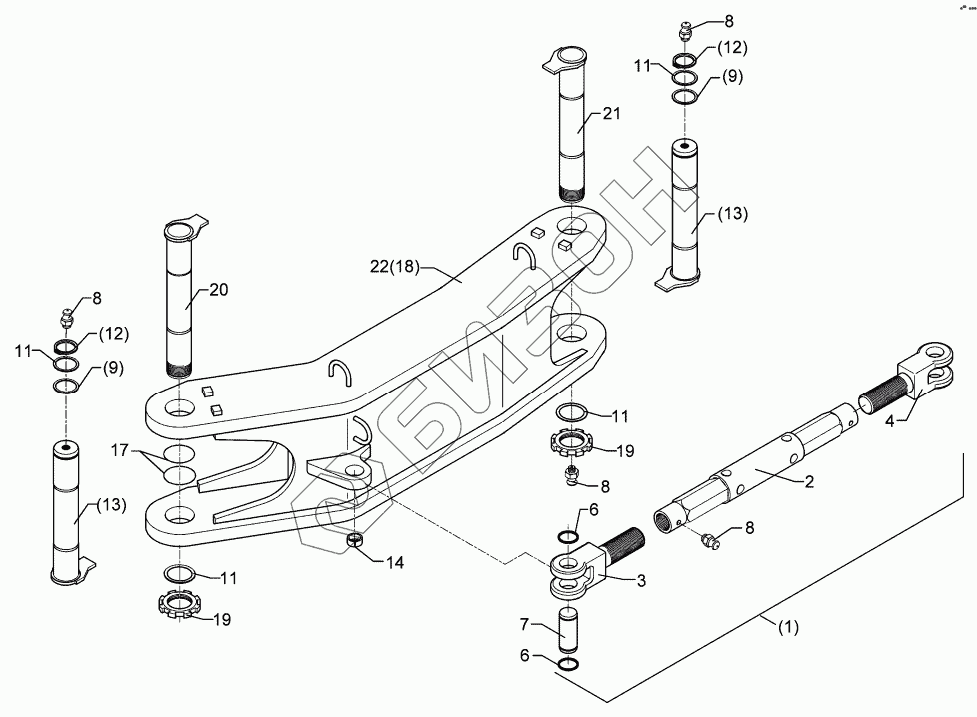

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 302 8778 Turnbuckle
Загрузка ...
2 302 8933 Threaded sleeve
Загрузка ...
3 302 9010 Forkpiece
Загрузка ...
4 302 9011 Forkpiece
Загрузка ...
6 305 8867 Крепежное кольцо
Загрузка ...
7 313 7802 Булавка
Загрузка ...
8 323 6348 Смазочный ниппель
Загрузка ...
9 305 2170 Shim
Загрузка ...
11 305 2261 Supporting washer
Загрузка ...
12 305 8882 Securing ring
Загрузка ...
13 313 6034 Pin with stop
Загрузка ...
14 317 3417 Expansion bush
Загрузка ...
17 375 1295 O-ring
Загрузка ...
18 434 3162 Link
Загрузка ...
19 303 0339 Grooved nut
Загрузка ...
20 313 6031 Pin with stop
Загрузка ...
21 313 6041 Pin with stop
Загрузка ...
22 434 3163 Link
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
