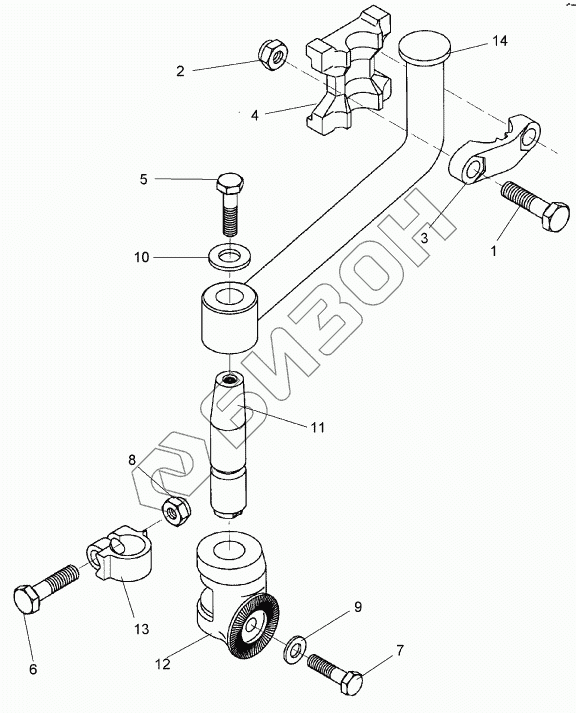

Графический каталог запасных частей к технике: Lemken VariOpal 8X. Disc stalk D40/80 Z50

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4425 Bolt
Загрузка ...
2 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
3 459 9009 Clamp
Загрузка ...
4 459 9011 Clamping plate
Загрузка ...
5 301 3682 Шуруп M16x30-8.8 Zn DIN933
Загрузка ...
6 301 3867 Болт
Загрузка ...
7 301 4251 Screw
Загрузка ...
8 303 0976 Орех
Загрузка ...
9 305 6164 Шайба
Загрузка ...
10 305 6181 Шайба
Загрузка ...
11 457 8452 Pivot
Загрузка ...
12 457 9145 Hirth-type bracket
Загрузка ...
13 457 9870 Остановка
Загрузка ...
14 463 7840 Round stalk
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
