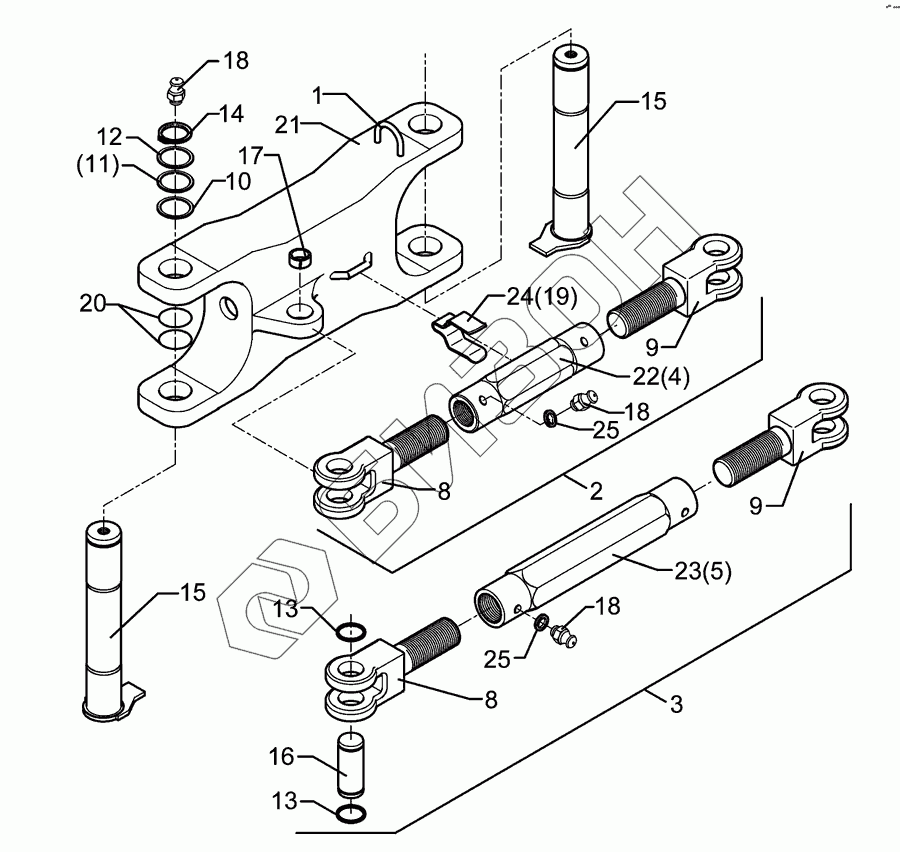

Графический каталог запасных частей к технике: Lemken VariOpal 9. Adjustment centre V-60/650
1
2
3
4
5
8
8
9
9
10
12
13
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 215 1588 | Clamp |
Загрузка ...
|
|
| 2 | 302 8769 | Turnbuckle |
Загрузка ...
|
|
| 3 | 302 8775 | Turnbuckle |
Загрузка ...
|
|
| 4 | 302 8930 | Threaded sleeve |
Загрузка ...
|
|
| 5 | 302 8935 | Threaded sleeve |
Загрузка ...
|
|
| 8 | 302 9010 | Forkpiece |
Загрузка ...
|
|
| 9 | 302 9011 | Forkpiece |
Загрузка ...
|
|
| 10 | 305 2170 | Shim |
Загрузка ...
|
|
| 12 | 305 2261 | Supporting washer |
Загрузка ...
|
|
| 13 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 14 | 305 8882 | Securing ring |
Загрузка ...
|
|
| 15 | 313 6034 | Pin with stop |
Загрузка ...
|
|
| 16 | 313 7802 | Булавка |
Загрузка ...
|
|
| 17 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 18 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 19 | 329 1792 | U-образная пружина |
Загрузка ...
|
|
| 20 | 375 1295 | O-ring |
Загрузка ...
|
|
| 21 | 434 3155 | Link |
Загрузка ...
|
|
| 22 | 302 8790 | Threaded sleeve |
Загрузка ...
|
|
| 23 | 302 8792 | Threaded sleeve |
Загрузка ...
|
|
| 24 | 329 1793 | U-spring |
Загрузка ...
|
|
| 25 | 305 6130 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
