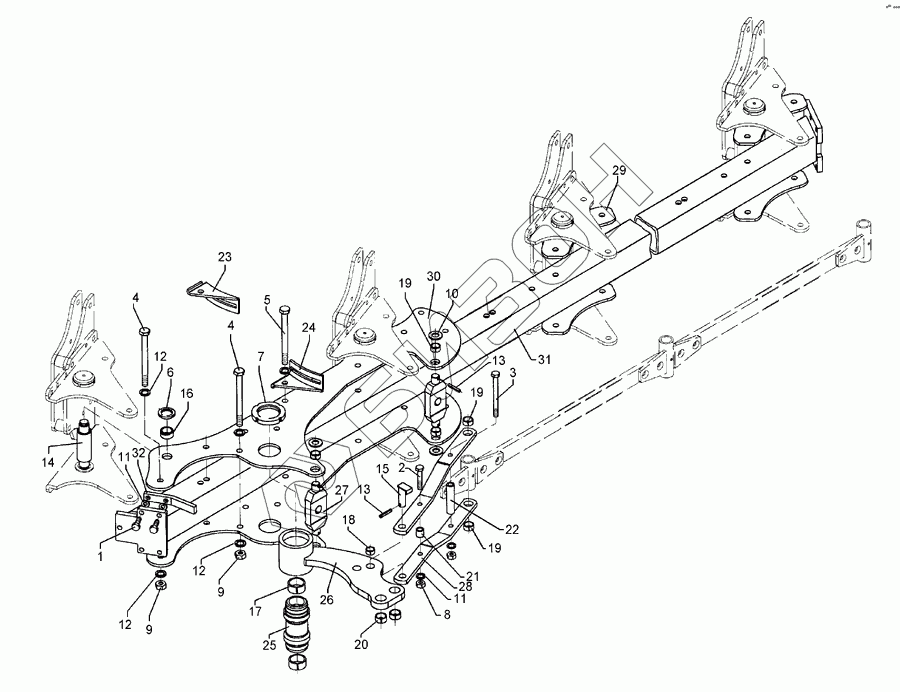

Графический каталог запасных частей к технике: Lemken VariOpal 9. Basic frame VO 9 4-100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
12
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3701 Винт
Загрузка ...
2 301 3903 Bolt
Загрузка ...
3 301 4137 Bolt
Загрузка ...
4 301 4549 Bolt
Загрузка ...
5 301 4543 Bolt
Загрузка ...
6 303 0338 Grooved nut
Загрузка ...
7 303 0375 Grooved nut
Загрузка ...
8 303 0976 Орех
Загрузка ...
9 303 0977 Орех
Загрузка ...
10 305 6283 Washer
Загрузка ...
11 305 9887 Пружинное кольцо
Загрузка ...
12 305 9888 Пружинное кольцо
Загрузка ...
13 309 6072 Расширительная втулка
Загрузка ...
14 313 5570 Pin
Загрузка ...
15 313 8053 Штырь с упором
Загрузка ...
16 317 2000 Bush
Загрузка ...
17 317 2035 Expansion bush
Загрузка ...
18 317 3345 Expansion bush
Загрузка ...
19 317 3348 Expansion bush
Загрузка ...
20 317 3417 Expansion bush
Загрузка ...
21 317 6801 Tube
Загрузка ...
22 317 6866 Tube
Загрузка ...
23 321 7206 Holder
Загрузка ...
24 321 7207 Holder
Загрузка ...
25 402 1281 Lagerrohr
Загрузка ...
26 402 1662 Rocker arm
Загрузка ...
27 402 1711 Cross union
Загрузка ...
28 402 1772 Rod
Загрузка ...
29 402 2941 Bearing plate
Загрузка ...
30 402 2970 Bearing plate
Загрузка ...
31 402 8289 Basic frame
Загрузка ...
32 402 8302 Stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
