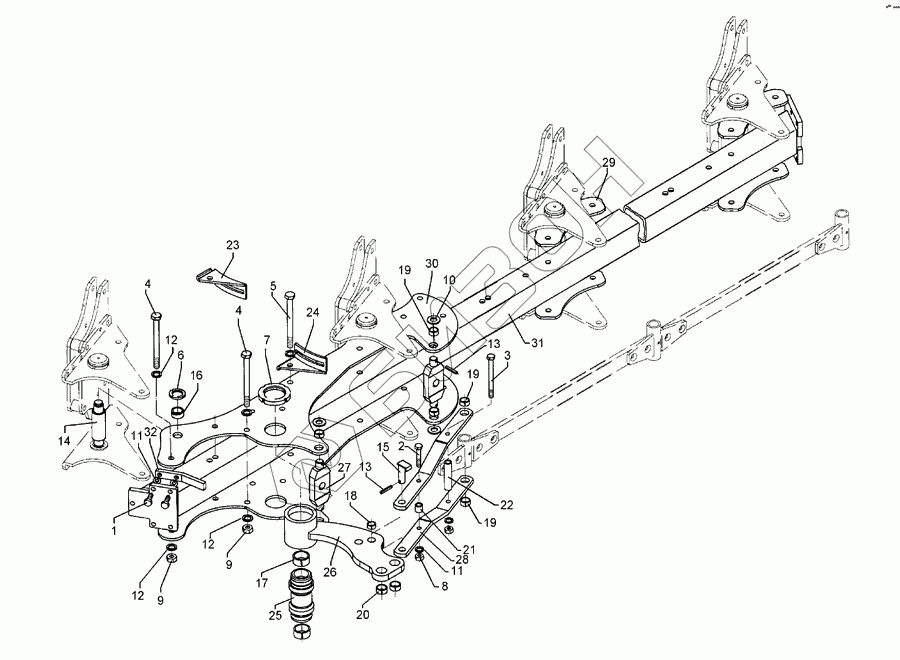

Графический каталог запасных частей к технике: Lemken VariOpal 9. Basic frame VO 9 4-120
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
12
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3701 | Винт |
Загрузка ...
|
|
| 2 | 301 3903 | Bolt |
Загрузка ...
|
|
| 3 | 301 4137 | Bolt |
Загрузка ...
|
|
| 4 | 301 4549 | Bolt |
Загрузка ...
|
|
| 5 | 301 4543 | Bolt |
Загрузка ...
|
|
| 6 | 303 0338 | Grooved nut |
Загрузка ...
|
|
| 7 | 303 0375 | Grooved nut |
Загрузка ...
|
|
| 8 | 303 0976 | Орех |
Загрузка ...
|
|
| 9 | 303 0977 | Орех |
Загрузка ...
|
|
| 10 | 305 6283 | Washer |
Загрузка ...
|
|
| 11 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 12 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 13 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 14 | 313 5570 | Pin |
Загрузка ...
|
|
| 15 | 313 8053 | Штырь с упором |
Загрузка ...
|
|
| 16 | 317 2000 | Bush |
Загрузка ...
|
|
| 17 | 317 2035 | Expansion bush |
Загрузка ...
|
|
| 18 | 317 3345 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 3348 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 6801 | Tube |
Загрузка ...
|
|
| 22 | 317 6866 | Tube |
Загрузка ...
|
|
| 23 | 321 7206 | Holder |
Загрузка ...
|
|
| 24 | 321 7207 | Holder |
Загрузка ...
|
|
| 25 | 402 1281 | Lagerrohr |
Загрузка ...
|
|
| 26 | 402 1662 | Rocker arm |
Загрузка ...
|
|
| 27 | 402 1711 | Cross union |
Загрузка ...
|
|
| 28 | 402 1772 | Rod |
Загрузка ...
|
|
| 29 | 402 2941 | Bearing plate |
Загрузка ...
|
|
| 30 | 402 2972 | Bearing plate |
Загрузка ...
|
|
| 31 | 402 8293 | Basic frame |
Загрузка ...
|
|
| 32 | 402 8302 | Stop |
Загрузка ...
|
